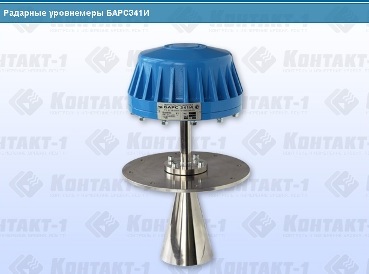

Радарный уровнемер БАРС341И

Радарный уровнемер БАРС341И – бесконтактный датчик уровня и надежный высокоточный уровнемер


Радарный уровнемер БАРС341И предназначен для непрерывного бесконтактного высокоточного (погрешность измерения ±2 мм) измерения уровня различных жидких сред: cветлые нефтепродукты, нефть и темные нефтепродукты, любые жидкости (как проводящие, так и непроводящие), едкие химические реагенты (щелочи, кислоты и их растворы), пасты, растворители, краски, в технологических и товарных резервуарах, в том числе и в емкостях, находящихся под избыточным давлением.

Радарный уровнемер БАРС341И зарегистрирован в Государственном реестре средств измерений под №33286-13.

Более подробная информация по радарным уровнемерам БАРС341И в каталоге.

Комплект поставки
1. Преобразователь уровня радиоволновый БАРС341И – 1 шт.
2. Руководство по эксплуатации – 1 экз.
3. Программное обеспечение верхнего уровня – 1 компакт-диск.
4. Свидетельство о поверке – 1 шт.

Основные функции
>
высокоточное, непрерывное, бесконтактное измерение уровня контролируемой среды и преобразование результатов измерений в цифровой и аналоговый электрические сигналы;
>
передача преобразованных значений уровня по линиям связи (цифровым и аналоговой) на внешние устройства, которые осуществляют использование полученной измерительной информации для целей индикации результатов измерений, инвентаризации или управления процессами загрузки/выгрузки резервуара.

Поверка радарных уровнемеров
При выпуске из производства радарные уровнемеры БАРС341И подлежат первичной поверке в соответствии с методикой поверки. Поверка радарных уровнемеров осуществляется на поверочной установке УП-01.
Принцип действия
Радарный уровнемер БАРС341И излучает радиоволны с периодически меняющейся частотой в направлении поверхности контролируемой среды. На каждой частоте прибор принимает отраженный от поверхности контролируемой среды сигнал и сравнивает его с излученным сигналом. Выделенный в смесителе приемника сигнал преобразуется в цифровой код. Значения массива цифровых данных обрабатываются микроконтроллером. Результатом этой обработки является информация о дальности до отражающей поверхности (контролируемой среды), которая преобразуется в токовый сигнал на выходе прибора и в цифровой сигнал на интерфейсном выходе. Последний может использоваться для передачи информации в ЭВМ или вторичный преобразователь.
Радарный уровнемер БАРС341И предусматривает эксплуатацию совместно с внешними устройствами:
– ПЭВМ с программным обеспечением;
– универсальный вторичный преобразователь УВП-02;
– блок контроля и управления БУК-01;
– аналоговый показывающий прибор (миллиамперметр);
– регистрирующий прибор (самописец).
Радарные уровнемеры БАРС341И могут быть объединены в локальную сеть с интерфейсом RS485, что позволяет подключить без повторителей сигнала до 32 приборов на одну линию связи. При наличии повторителей в линии связи возможно подключение 250 приборов.
Исполнения приборов
Радарный уровнемер БАРС341И конструктивно состоит из блока обработки и механически соединенной с ним антенно-волноводной системы (АВС). Блок обработки представляет собой взрывонепроницаемую оболочку из алюминиевого сплава, внутри которой размещены все электронные узлы прибора. АВС включает приемопередающую антенну и соединительную волноводную секцию. Детали АВС, непосредственно контактирующие с атмосферой резервуара, выполнены из материалов, стойких к химическим воздействиям – нержавеющей стали и фторопласта. Для установки уровнемера на фланце патрубка рабочего резервуара служит монтажный фланец, прикрепленный к АВС.
Для обеспечения возможности монтажа уровнемера на фланцах резервуаров и емкостей с различными геометрическими размерами, использования приборов на резервуарах с избыточным давлением и повышенной температурой контролируемой среды, выпускается ряд исполнений прибора. Исполнения отличаются конструкцией АВС, приспособленных к различным параметрам контролируемой среды, наличием трубы-волновода.

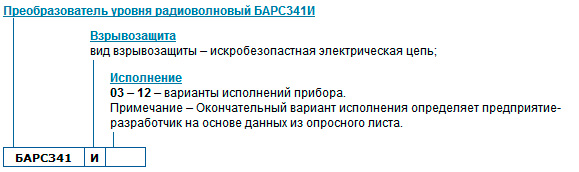

Структура условного обозначения


Примечание – При заказе обязательно прилагать заполненный опросный лист на радарные уровнемеры БАРС .

Достоинства
Использование принципа радиолокационных бесконтактных измерений, применение самой современной элементной базы и передовых методов сборки и тестирования изделий обеспечивают прибору следующие достоинства:

высокая точность измерений (погрешность измерения ±2 мм);

надежность работы независимо от воздействия дестабилизирующих факторов (широкий диапазон температур, агрессивный характер измеряемой среды, испарений);

использование как переменного, так и постоянного (независимо от полярности) питающего напряжения. Низкое (24 В) напряжение питания;

возможность использования прибора во взрывоопасных зонах;

наличие токового и интерфейсного (RS-485) выходов. Длина гальванически развязанных выходных линий связи (без дополнительных расширителей магистрали) – до 1000 м;

защита от перенапряжений и грозоразрядов по цепи питания и выходам интерфейсов;

вибропрочное исполнение;

самодиагностика и сигнализация внутреннего перегрева, отказов модуля СВЧ, микропроцессорной части, схемы калибровки прибора, изменения характеристик антенной системы.

Взрывозащита
Радарный уровнемер БАРС341И имеет маркировку «1ExdIIBT4 Х» по ГОСТ Р 51330.0-99 (МЭК 60079-1-98), соответствует требованиям ГОСТ 12.2.007.0-75 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 «Правил устройства электроустановок» (ПУЭ) и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Технические данные
НАПРЯЖЕНИЕ ПИТАНИЯ
БАРС341И +18 ... 36 В или ~14 ... 27В, 50Гц
ПОГРЕШНОСТЬ ИЗМЕРЕНИЯ
БАРС341И ±2мм
ДИАПАЗОН ИЗМЕРЕНИЯ
БАРС341И до 30 м
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ, НЕ БОЛЕЕ:
БАРС341И 6 Вт
ВЫХОДНЫЕ СИГНАЛЫ:
непрерывный токовый 0 ... 20 мА или 4 ... 20 мА
два цифровых выхода RS-485
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
температура окружающей среды -40 °С ... +50 °С
температура контролируемой среды -40 °С ... +100 °С
давление в объекте контроля до 1,6 МПа
относительная влажность до 95% (при 35 °С)
вибрационные нагрузки 5 ... 80 Гц, 1 g
СТЕПЕНЬ ЗАЩИТЫ ОБЕСПЕЧИВАЕМАЯ ОБОЛОЧКОЙ
БАРС341И IP65
ПРИМЕЧАНИЕ
Возможно специсполнение радарных уровнемеров для более широкого диапазона температур, высоких давлений и изготовление монтажного фланца по техническим требованиям заказчика.
