Извещатель пожарный пламени ИП 330-ГЕРДА

  • Извещатель легко интегрируется в систему пожарной сигнализации заказчика за счет широкого выбора типа унифицированного выходного сигнала:
    • 4-х проводный шлейф;
    • аналоговый 4..20мА;
    • интерфейсный RS-485 (ModBus RTU);
  • Надежная защита от ложного срабатывания даже при высокой фоновой освещенности (сварка, солнце и т.д.)
  • Извещатель по чувствительности к пламени относится к 1-му классу
  • Красный индикатор пожарного извещения на корпусе извещателя
  • Широкий температурный диапазон применения от —60° до +85°С ( исполнение «Р» расширенного диапазона)
  • Корпус, стойкий к различным видам химической коррозии (соляной, щелочной, кислотной)

Назначение

Извещатель ИП 330-ГЕРДА предназначен для обнаружения очагов пламени по характерному для них инфракрасному излучению, регистрируемому в трех спектральных диапазонах длин волн, что повышает помехоустойчивость и исключает возможность ложного срабатывания и не требует введения ультрафиолетового канала. Сигнал извещения о пожаре передается на приемно-контрольную аппаратуру систем пожарной сигнализации и(или) автоматизации.

ИП 330-ГЕРДА предназначен для эксплуатации во взрывоопасных зонах классов 1 и 2 по ГОСТ Р 51330.9 (В-1А, В-1Г согласно главе 7.3. ПУЭ) помещений и наружных установок (резервуарных парков, наливных эстакад, насосных станций и т.п.). Извещатель имеет маркировку взрывозащиты 1Ex d ib IIС T4 Gb.

ИП 330-ГЕРДА ориентируется в направлении наиболее вероятного появления пламени, с учетом расстояния устойчивого срабатывания извещателя 25м и угла обзора не менее 90°.

Описание извещателя

Конструктивно извещатель состоит из корпуса, укрепленного на поворотном кронштейне. Корпус изготовлелен из коррозионностойкого модифицированного алюминиево-кремниевого сплава. Корпус стоек к различным видам химической коррозии (соляным, щелочным, кислотным). Внутри корпуса размещены оптические сенсоры и электронные модули. Кабель вводится в корпус через взрывозащищенный кабельный ввод.

Извещатель ИП 330-ГЕРДА имеет исполнения:

  • 1. по выходному интерфейсу:
    • Четырехпроводный шлейф;
    • Токовая петля;
    • Цифровой итнтерфейс RS-485(протокол обмена ModBus RTU) .
  • 2. по используемому диапазону рабочих температур:
    • «С» стандартный(-40°С...+60°С);
    • «Р» расширенный(-60°С...+85°С);

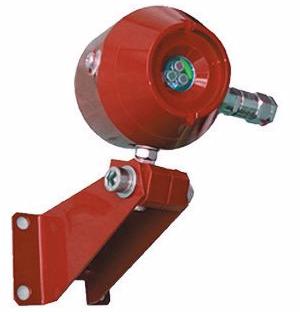

Извещатель ИП 330-ГЕРДА

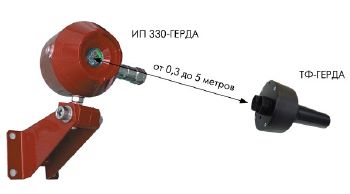

Схема проверки работоспособности извещателя пожарного пламени тестовым фонарем ТФ-ГЕРДА

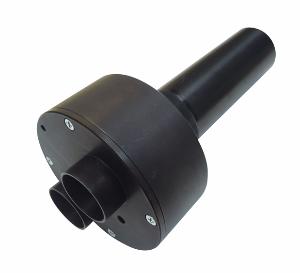

Тестовый фонарь ТФ-ГЕРДА

Тестовый фонарь ТФ-ГЕРДА

Назначение и область применения

Тестовый фонарь ТФ-ГЕРДА предназначен для проверки работоспособности извещателей пожарных пламени ИП 330-ГЕРДА. Проверка производится дистанционно, без демонтажа извещателя пламени.
ТФ-ГЕРДА может применяться во взрывоопасных зонах

  • Дистанционная проверка извещателя пламени без его демонтажа
  • Аккумуляторная батарея с индикацией уровня заряда
  • Встроенная лазерная указка для точной ориентации на извещатель пламени
  • Маркировка взрывозащиты 1Ex d e ib op is IIB T4 Gb

Описание работы

Включение и управление режимами работы осуществляется с помощью кнопки, расположенной на корпусе тестового фонаря.
Перед использованием ТФ-ГЕРДА необходимо проверить уровень заряда аккумуляторной батареи и, при необходимости, извлечь батарею и зарядить ее вне взрывоопасной зоны. Уровень заряда можно проверить при включении ТФ-ГЕРДА: при полном заряде встроенная лазерная указка мигнет четыре раза, за 2 минуты до полной разрядки лазерная указка начнет мигать короткими вспышками каждые 3 секунды.
Для проверки работоспособности извещателя пламени ИП 330-ГЕРДА необходимо включить тестовый фонарь ТФ-ГЕРДА и направить в сторону извещателя с расстояния от 0,3 до 5 метров. Лазерная указка позволяет точно сориентировать фонарь на извещатель пламени.
После включения ТФ-ГЕРДА инфракрасный излучатель начинает мигать с определенной частотой, иммитируя мерцание пламени. В течение 5-10 секунд должен сработать ИП 330-ГЕРДА, и на его панели загорится красный светодиод.

Маркировка взрывозащиты тестового источника излучения 1Ex d e ib op is IIB T4 Gb
Температура окружающей среды - 20…+ 40°С
Относительная влажность 95% (при 35°С)
Атмосферное давление 84 кПа…106,7 кПа
Степень защиты от внешних воздействий (код IP) IP65
Габаритные размеры Ø106 х 224 мм
Масса изделия не более 1,2 кг
Напряжение питания встроенной аккумуляторной батареи 7,2…9 В (6 элементов типа Ni-MH 1,2B)
Время зарядки не более 4,5 ч.
Время работы при полностью заряженной батарее не менее6 ч.
Срок службы не менее 5 лет
Гарантийный срок 18 месяцев

Для подключения ИП 330-ГЕРДА рекомендуется использовать бронированный кабель КУИН нг-LS 2х2х1,0 ВЭК. Кабели имеют сертификат ГОСТ Р, сертификат Пожарной безопасности и Разрешение РОСТЕХНАДЗОРа на применение во взрывоопасных зонах.
