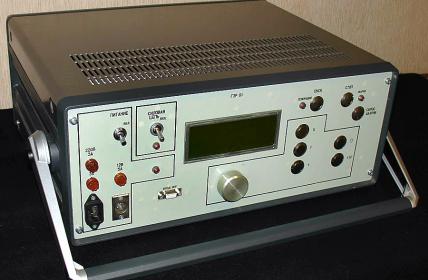

ШИМ-ГЕНЕРАТОР ВЫСОКОЙ МОЩНОСТИ

Генератор предназначен для применения при электроразведке в геологии, а также для испытаний на пробой электротехнических устройств. Генератор обеспечивает формирование гармонических сигналов большой мощности в звуковом и инфразвуковом диапазонах частот - от 0 до 10 кГц. Шаг перестройки частоты - 0,01 Гц, допустимая выходная мощность – не менее 4 кВА. В выходных цепях генератора установлены устройства защиты, обеспечивающие автоматическое отключение генератора при превышении допустимого уровня тока или напряжения. Указанная защита позволяет подключать к генератору практически любую нагрузку.

Управление прибором – включение, задание частоты и амплитуды выходного напряжения, длительности генерируемого сигнала – может производиться как с передней панели генератора, так и командами от внешнего устройства управления (ВУУ).

Для формирования гармонического сигнала напряжением до 3 кВ в состав генератора по согласованию с заказчиком может быть введен повышающий трансформатор.

Принцип формирования выходного сигнала: ШИМ на частоте 50 кГц с последующим подавлением несущей в блоке фильтров. Для перевода генератора в режим работы в качестве усилителя внешних сигналов в его состав вводится дополнительный внешний блок, который производит сравнение входного сигнала с выходным и по цепи цифровой обратной связи задает уровень сигнала в каждый такт ШИМ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШИМ-ГЕНЕРАТОРА
Наименование параметра Значение
1 Диапазон частот выходного сигнала 0..10 000 Гц
2 Частота ШИМ 50 кГц
3 Шаг установки частоты выходного сигнала 0,01 Гц
4 Допустимая максимальная амплитуда напряжения на выходе генератора, не менее 360 В
5 Допустимая максимальная амплитуда тока на выходе генератора, не менее 26 А
6 Источник питания силовых цепей генератора: источник постоянного тока напряжением (Uвнешн) 24..320 В
7 Источник питания низковольтных цепей генератора: сеть 220 В / 50 Гц или аккумулятор 12 В
8 Пределы регулировки амплитуды выходного напряжения 0,01 Uвнешн..(Uвнешн- 4 В)
9 Шаг регулировки выходного напряжения 0,01 Uвнешн
10 Уровень подавления частоты ШИМ в выходном напряжении, при сопротивлении нагрузки 20 Ом в диапазоне выходных напряжений 0,3 Uвнешн..(Uвнешн- 4 В), не менее 40 дБ
11 Интерфейс связи генератора с внешним устройством управления RS485
12 Команда "Старт" от ВУУ положительный фронт импульса 5 В, 10 мА
13 Команда "Стоп" от ВУУ отрицательный фронт импульса 5 В, 10 мА
14 Пределы регулировки длительности генерируемого сигнала 1 сек .. 60 час
15 Шаг задания длительности генерируемого сигнала 1 сек
16 Температура эксплуатации от -30 до +50 °С
17 Габариты генератора (с ручкой для транспортировки) 460 × 510 × 230 мм
18 Масса генератора 19,5 кг

Монтаж и крепление узлов и радиоэлементов генератора выполнены с учетом эксплуатации генератора в полевых условиях.

ЗАЩИТА ГЕНЕРАТОРА

В генераторе предусмотрено несколько видов защиты от перегрузки в силовых цепях. При срабатывании защиты запираются выходные IGBT транзисторы и отключается внешний источник силового питания, на панели генератора загорается индикатор "АВАРИЯ".

Виды защиты:

  • при превышении амплитуды выходного тока генератора предельного значения: 26 А;
  • при превышении температуры IGBT транзисторов предельного значения 100 °С;
  • при превышении амплитуды напряжения на выходе генератора 360 В;
  • при превышении входного напряжения от источника питания силовых цепей
  • предельного значения 360 В.

В генераторе предусмотрена защита от перегрузки непосредственно в цепях выходных IGBT транзисторов: при превышении мгновенного значения тока в этих цепях предельного значения 50 А указанные транзисторы запираются на время около 20 мкс, при этом генерация не отключается, но в выходном сигнале появляются провалы.

На входе питания силовых цепей предусмотрена защита от переполюсовки.

На входе питания силовых цепей для сглаживания пульсаций входного напряжения установлен блок конденсаторов, суммарная емкость: 14540 мкФ.

КОМПЛЕКТ ПОСТАВКИ
№ п/п Наименование Кол-во, шт.
1 Генератор «ГЭР 01» 1
2 Кабель питания низковольтных цепей генератора для подключения к источнику постоянного тока 12 В 1
3 Кабель питания низковольтных цепей генератора для подключения к сети 220 В, 50 Гц 1
4 Паспорт 1
5 Техническое описание и руководство по эксплуатации 1
