Прибор контроля высоковольтных выключателей ПКВ/М6Н облегченная комплектация

СЕРТИФИКАТЫ

    Соответствует требованиям безопасности



    Внесен в Госреестр РФ



    Внесен в Госреестр Украины



    Внесен в Госреестр Республики Казахстан


    Внесен в Госреестр Республики Беларусь



    Соответствует требованиям Таможенного союза



    Внесен в Реестр инновационных продуктов, рекомендованных к использованию в РФ



    Разрешение о применении в электроустановках РЖД


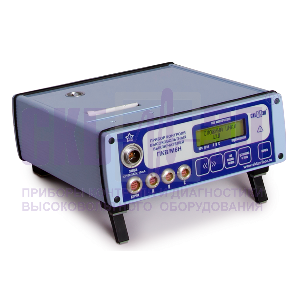

Прибор контроля высоковольтных выключателей ПКВ/М6Н


Проверка технического состояния вакуумных и элегазовых выключателей до 3 разрывов

Проверка технического состояния выключателей советского, российского и зарубежного производства:

  • Контроль временных характеристик вакуумных и элегазовых выключателей, отделителей и короткозамыкателей.


Достаточные диапазоны измерений интервалов времени, перекрывающие потребности контроля всех вакуумных и элегазовых выключателей.

Обладая высокой разрешающей способностью (0,01 мс.) и точностью измерения интервалов времени, прибор ПКВ/М6Н в облегченной комплектации измеряет собственное время включения/отключения каждого полюса, полное время движения траверсы, разновременность срабатывания между полюсами, время дребезга контактов, с погрешностью не более ±0,1мс.



Встроенный термопринтер существенно упрощает обращение с прибором и повышающий оперативность контроля

При проведении монтажных и наладочных работ желательно тратить минимум затрат времени не только на настройку прибора, но и на составление протоколов испытаний.

ПКВ/М6Н в облегченной комплектации позволяет получить готовый протокол по окончании измерения, который распечатывается встроенным термопринтером. Результаты измерений содержат таблицу измеренных и рассчитанных параметров, а также график состояния полюсов в процессе коммутации.


Таблица измеренных и рассчитанных параметров (операция "В")


График состояния полюсов в процессе коммутации (операция "В")


Таблица измеренных и рассчитанных параметров (операция "О")


График состояния полюсов в процессе коммутации (операция "О")


Автоматические расчеты технических характеристик вакуумных и элегазовых высоковольтных выключателей

Протокол измерений содержит таблицу основных измеренных и рассчитанных параметров:

  • Параметры времени: полное время включения выключателя, собственное время включения выключателя и время включения полюса, разновременность срабатывания контактов по времени и дребезг по времени.

Для вакуумных и элегазовых выключателей, в соответствии со многими инструкциями заводов-изготовителей, в процессе эксплуатации требуется проводить контроль только временных характеристик.

У отдельных марок  скорость движения подвижных контактов может нормироваться косвенным образом – по времени прохождения контрольного участка хода. Такие выключатели комплектуются специальным устройством (входит в комплект ЗИП выключателя) для контроля времени прохождения контрольного участка хода (изолированный участок) во время динамического включения и отключения выключателя. При этом специальное устройство подключается к каналу «С» прибора ПКВ/М6Н в облегченной комплектации, который автоматически определяет время прохождения изолированного участка хода.

Говоря о параметрах хода, у некоторых марок вакуумных выключателей параметры подвижных контактов, изоляционной тяги, поджима контактов, износа контактов  нормируются для статических положений выключателя и определяются с помощью измерительного инструмента, указанного в руководстве по эксплуатации выключателя (штангенциркуль, линейка и т.д.). Контроль этих параметров штатными средствами контроля не вызывает затруднений при эксплуатации выключателей и особой необходимости контроля этих параметров в динамике, используя прибор ПКВ/М6Н в облегченной комплектации, нет.



Помимо числовых данных прибор выдает информацию в графическом виде, что позволяет обнаружить зарождающиеся дефекты

В результате диагностики вакуумного выключателя прибором ПКВ/М6Н в облегченной комплектации мы получаем результаты измерений в табличном представлении с фиксированием основных критериев и графическое представление работы высоковольтного выключателя.

Например, на графике измерения в операции "О" прибор отразил неисправность - всплеск (красное выделение), который свидетельствуют о том, что произошло повторное включение или контакты дугогасительной камеры вновь замкнулись. В конкретном примере, причиной этому стала неправильная настройка буфера отключения выключателя ВВТЭ-10 (графики с сайта).



Проверка высоковольтных выключателей в простых и сложных циклах

Прибор ПКВ/М6Н в облегченной комплектации автоматически распознает вид сложного цикла и измеряет характеристики как цикла в целом, так и составляющих его простых операций. Существует два способа задания простых операций и сложных циклов: с пульта подстанции (от диспетчерского пункта) и с помощью дополнительной приставки к прибору - пульта управления выключателем.

По заказу прибор ПКВ/М6Н в облегченной комплектации может дополнительно может комплектоваться:

  • Пультом управления выключателем ПУВ-10, который предназначен для проведения испытаний и проверок высоковольтных выключателей с приводами постоянного и переменного тока. Рабочий ток 10А.
  • Пультом управления выключателем ПУВ-50, который предназначен для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей. Рабочий ток 50А.
  • Прибором ПУВ-регулятор, который необходим для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов. Рабочий ток 35А.

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

Диапазон
ПУВ-регулятора
Положения РД 34.45-51.300-97
12.4. П, С. 13.3. П, С.
Элегазовые выключатели Вакуумные выключатели
0,65 ÷ 0,85 Uном 0,65 ÷ 0,7 Uном 0,7 ÷ 0,85 Uном



Специальный режим "линейка/угломер" облегчающий регулировку выключателя

Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М6Н в облегченной комплектации предусмотрен режим "Линейка/Угломер".



Мобилен и прост в эксплуатации

Нередко для монтажа и наладки персоналу организаций приходится выезжать с оборудованием в дальние командировки. Здесь вполне обосновано требование к мобильности и массогабаритным показателям прибора. Вес самого прибора всего 2,8 кг., а с комплектом кабелей и крепежных приспособлений не более 7 кг.,к тому же ПКВ/М6Н достаточно прост в работе.



Две комплектации прибора: стандартная и облегченная

  ПКВ/М6Н
стандартная комплектация
ПКВ/М6Н
облегченная комплектация
Тип контролируемых выключателей масляные, вакуумные, элегазовые вакуумные, элегазовые
Количество измерительных датчиков в комплекте 2 отсутствуют
Контролируемые характеристики время, ход и скорость время

Характеристики Значение
Количество каналов контроля контактов выключателя, шт. 3
Диапазон измерения и регистрации временных интервалов, с 0,002 ÷ 5,2
Предел допускаемой основной абсолютной погрешности измерения интервалов времени, мс ±[0,1 + 0,0001*Тх], где Тх - измеряемый интервал времени
Потребляемая мощность не превышает, Вт 20
Степень защиты прибора в рабочем положении IP20
Температурный диапазон эксплуатации,ºС -20 ÷ +45
Масса измерительного блока не более, кг 3
Габаритные размеры, мм 213х232х89
Гарантия на прибор 36 месяцев
с даты отгрузки
Межкалибровочный период, год 3
Межповерочный период, год 3

Стандартная комплектация
Фото Наименование, Индекс Применение

Измерительный блок ПКВ/М6Н

Измерительный блок ПКВ/М6Н СКБ015.00.00.000 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр, инструкция по проведению измерений на различных типах выключателей.

Кабели полюсов. Полюс А, В, С

Кабели полюсов. Полюс А, В, С СКБ015.11.00.000/-01/-02 Для подключения к полюсу высоковольтного выключателя. Оканчиваются наконечниками типа "крокодил". Изоляция - силикон. Зев Ø 30 мм. Длина 11м.

Кабель дистанционного пуска

Кабель дистанционного пуска СКБ015.13.00.000 Для дистанционного запуска прибора на измерения. Подключается к приводам электромагнита высоковольтного выключателя. Резиновая изоляция. Длина 5м.

Бумага для касс

Бумага для касс Термолента. Длина 57/40м

Кабель сетевой

Кабель сетевой СКБ018.09.00.000 Для подключения прибора к сети питания. Температурный диапазон -25°С ÷ +45°С. Резиновая изоляция. Длина 2м.

Наконечники под винт М5<br>(4 шт.)

Наконечники под винт М5
(4 шт.) СКБ021.26.00.003
Для подключения к приводу высоковольтного выключателя, если неудобно подключаться "крокодилами" к винтам колодки привода.

Предохранители ВП2Б-1В-2A<br>(2 шт.)

Предохранители ВП2Б-1В-2A
(2 шт.)
Для защиты источника питания.

Сумка для прибора и комплектующих

Сумка для прибора и комплектующих СКБ126.06.00.000



Сделать заказ и запросить дополнительную информацию по ПКВ/М6Н Вы можете здесь.
