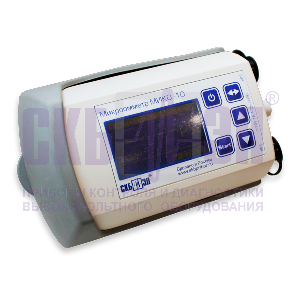

Малогабаритный микроомметр МИКО-10

СЕРТИФИКАТЫ

    Соответствует требованиям безопасности



    Внесен в Госреестр РФ



    Внесен в Госреестр Республики Казахстан



    Соответствует требованиям Таможенного союза


Микроомметр МИКО-10 в защитном чехле (по заказу)


Измерения переходного сопротивления в диапазоне 1 ÷ 100 000 мкОм с малой погрешностью ± 0,2%

Малогабаритный наручный микроомметр МИКО-10 предназначен для экспресс-измерения электрического сопротивления постоянному току:

  • контактов высоковольтных и автоматических выключателей, размыкателей, соединителей, разъединителей, контакторов и реле;
  • болтовых, сварных и паяных соединений токопроводов и шин;
  • рельсовых соединений, колесных пар вагонов;
  • машин и прочих аппаратов

МИКО-10 обладает рядом функциональных и технических особенностей, которые позволяют ему опережать аналогичные приборы, представленные на рынке (см. сравнение с аналогами).



Сила измерительного тока до 10А

Прибор предназначен для применения в электрических сетях, электростанциях и подстанциях, на тяговых подстанциях электрифицированного транспорта, а также промышленных предприятиях, где достаточно проводить измерения током 10А.

Однако при явном наличии окисной пленки на контактах рекомендуется использовать более мощные микроомметры, такие как МИКО-1 (ток до 50А), МИКО-21 (ток до 200А) или МИКО-2.3 (ток до 1000А), так как измерение при помощи небольших токов в таких ситуациях может дать завышенные показания сопротивления, и как результат повлечет за собой неоправданную отбраковку контактов.



Три режима запуска процесса измерения сопротивления

В приборе реализовано 3 режима процесса запуска измерения:

  • Режим 1 "Однократный": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А. Осуществляется запуск измерения прибора по команде пользователя;
  • Режим 2 "Автоматический": предназначен для измерения переходного сопротивления высоковольтных выключателей без трансформаторов тока и любых разборных и неразборных соединений на токе 1 или 10А с автоматическим запуском измерения по замыкания измерительной цепи;
  • Режим 3 "Встроенный ТТ": предназначен для измерения переходного сопротивления высоковольтных выключателей с трансформаторами тока на токе 10А. Осуществляется запуск измерения прибора по команде пользователя.



Компенсация термо-э.д.с и другие дополнительные функции

МИКО-10 – современный малогабаритный микроомметр, отвечающий последним требованиям пользователей. Прибор обладает рядом важнейших функций:

  • Автокомпенсация термо-э.д.с. в измерительной цепи;
  • Автоотключение питания неиспользуемого прибора;
  • Проверка целостности измерительной цепи;
  • Автоматический запуск измерения при обнаружении целостности измерительной цепи;
  • Автоматическая остановка измерений;
  • Звуковая сигнализация начала и конца измерений.


До 1000 измерений при максимальном токе

Одного заряда аккумулятора прибора хватает на минимум 1000 измерений при максимальном токе.

Сам прибор имеет энергонезависимую память до 100 измерений, что достаточно для полноценного комплексного обследования КТП.

Связь с персональным компьютером через USB позволяет систематизировать и сохранять результаты на компьютере, а также формировать отчеты измерений.

Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.




Мобильный, портативный и автономный прибор

Встроенный аккумулятор микроомметра МИКО-10 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения 1000 измерений при максимальном токе в 10А.

Вес в 0,4 кг, небольшие габариты 150х110х55мм и встроенный аккумулятор позволяют по праву называть микроомметр МИКО-10 мобильным автономным измерительным прибором. Прибор достаточно прост в эксплуатации и надежен.



Свободные руки во время работы (3 способа закрепления прибора)

Прибор выполнен в уникальном эргономичном кейсе, который удобно размещается на руке с фиксацией натяжными ремнями, оставляя обе руки свободными для простоты проведения измерений. Кроме того, прибор легко может быть снят с руки и закреплен на поясе, повешен на шею, а также установлен на любую плоскую поверхность.



Кабели с эргономичной конструкцией

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и с разными наконечниками:

  • Кабель с игольчатыми подпружиненными контактами. Применяется, например, при контроле сопротивлений сборных и присоединенных шин;
  • Кабель с наконечниками типа "крокодил".


Короткий измерительный кабель. Длина 1,7м. (стандартная комплектация)


Длинный измерительный кабель. Длина 4,8м. (по заказу)


Измерительный кабель с подпружиненными штыревыми контактами (по заказу)


Измерительный кабель для измерения сопротивлений по четырехзажимной схеме (по заказу)


Эксплуатация при любых погодных условиях

Если вам приходится проводить диагностику в сложных погодных условиях, можете не сомневаться в точности результатов. Микроомметр МИКО-10 гарантированно работает при температуре от -20 до +55 °С.

Характеристики Значение
Диапазон измерений сопротивления, мкОм 1 ÷ 100 000
Сила измерительного тока, А 1 и 10
Пределы допускаемой относительной основной погрешности, % ± 0,2%
Количество измерений при полностью заряженном аккумуляторе 1000
Время зарядки аккумуляторной батареи не более, ч, не более 3
Время установления рабочего режима не более, с, не более 2
Время одного измерения, с 2 сек. – без ТТ
от 2 до 30 сек. – с ТТ
Связь с ПК по интерфейсу USB
Степень защиты прибора IP54
Температурный диапазон эксплуатации,ºС -20 ÷ +55
Масса измерительного блока не более, кг, не более 0,4
Габаритные размеры, мм 115х110х55
Гарантия на прибор 24 месяца
с даты отгрузки
Межкалибровочный период, год 2

Стандартная комплектация
Фото Наименование, Индекс Применение

Измерительный блок МИКО-10

Измерительный блок МИКО-10 СКБ042.00.00.000 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.

Фиксирующие ремни

Фиксирующие ремни Фиксирующие ремни для крепления прибора на руке.

Измерительный кабель

Измерительный кабель СКБ042.04.00.000 Короткий измерительный кабель с зажимом типа "крокодил". Длина 1,7м.
В комплекте 2 шт.

Сетевой адаптер для заряда встроенного аккумулятора

Сетевой адаптер для заряда встроенного аккумулятора Источник питания МТ-ИЭС8-120100-1П (12 вольт 1А) - с разъемом 55-21 мм, МЭЛТ.

Кабель USB 2.0 A-B

Кабель USB 2.0 A-B Для подключения прибора к ПК. Длина 1,8м.

Шунт 75 ШСМ М3.75А-0,5

Шунт 75 ШСМ М3.75А-0,5 Шунт для поверки работоспособности микроомметра МИКО-10.


Сделать заказ и запросить дополнительную информацию по МИКО-10 Вы можете здесь.
