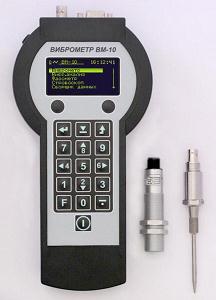

Виброметр ВМ-10

Виброметр ВМ-10


Назначение


Оперативный контроль вибрационного состояния промышленного оборудования, вибродиагностические измерения и балансировка роторов в собственных опорах.

Запись вибрационных сигналов для компьютерной обработки и анализа, выполнение измерений по маршруту.

Устройство и принцип работы

Виброметр изготавливается в виде малогабаритного прибора с аккумуляторным и сетевым питанием.

В состав измерительных датчиков входит ICP-вибропреобразователь и датчик частоты вращения (оптико-электронный, вихретоковый или магнитный).

Регистрация и запись сигналов с измерительных преобразователей производится в виде временных последовательностей виброускорения. Для расчета параметров вибрации используются методы цифровой обработки данных и спектрального анализа сигналов.

Прибор обеспечивает измерение среднеквадратических уровней виброперемещения, виброскорости и виброускорения, гармонических составляющих спектра вибрации, частоты вращения, фазового угла, эксцесса, пик-фактора. Имеется функция определения частоты вращения ротора по сигналу вибропреобразователя без установки датчика частоты вращения.

Значения нижней и верхней частот диапазона измерения параметров вибрации настраиваются Пользователем.

Функции расчета эксцесса и пик-фактора используются для диагностики подшипников качения и скольжения, а так же диагностирования нестабильности механических колебаний.

Для визуального контроля механических колебаний и фазовых углов прибор комплектуется светодиодным стробоскопом.

Допускается подключение измерительных датчиков кабелями-удлинителями длиной до 100 м.

Реализованы функции записи вибрационных сигналов в память прибора в виде временных последовательностей для последующей компьютерной обработки и анализа. Обеспечивается запись сигналов при измерениях по маршруту и вне маршрута в произвольных точках оборудования по выбору Пользователя.

Основные характеристики
Число каналов измерения вибросигналов 1
Диапазон измерения частоты вращения ротора, Гц 0,4 - 4000
Частотный диапазон (настраивается Пользователем), Гц 2,3 - 1200
Диапазон измерения уровней,

- виброускорения, м/с2

0,1 - 50

- виброскорости, мм/с

0,1 - 99

- виброперемещения, мкм

2 - 5000
Время непрерывной работы от аккумуляторов, ч не менее 4,0
Вес, кг 0,6

Основные области применения прибора.
  1. Контроль вибрационного состояния промышленного оборудования с оборотными частотами от 4 Гц и выше по параметрам виброперемещения, виброскорости и виброускорения.
  2. Измерение фазовых углов, частоты вращения и параметров вибрации при балансировке.
  3. Оперативный спектральный анализ параметров вибрации, расчет эксцесса и пик-фактора.
  4. Визуальный стробоскопический контроль механических колебаний и измерение фазовых углов.
  5. Запись вибрационных сигналов для компьютерной обработки и анализа.

Условия поставки:
Срок поставки - 1 - 2 мес.
Срок гарантийного обслуживания - 12 мес.

Сделать заказ и запросить дополнительную информацию по ВМ-10 Вы можете здесь.
