Интерфейсные разветвители ИР2, ИР2М, ИР2Н ИР2-8-Д ИР3

Интерфейсные разветвители ИР2, ИР2М, ИР2Н ИР2-8-Д ИР3

Интерфейсный разветвитель является пассивным устройством и служит для  ответвлений цифровых и аналоговых  линий. Разветвители ИР-2 и ИР-3 выпускаются в герметичных корпусах из поликарбоната и снащены пластиковыми кабельными вводами типа PG-9. Интерфейсный резветвитель ИР2-8-Д выпускается в открытом корпусе на DIN-рейку. Отверстия для крепежа на стену и фиксации крышки находятся вне герметизированной области. Герметизация обеспечивается соединением  “выступ“- “паз” на крышке и основании, и неопреновым уплотнителем. Присоединение кабелей производится с помощью винтовых клемм.

Разветвитель ИР-2Н выпускается в герметичных корпусах из поликарбоната и оснащены пластиковыми кабельными вводами типа PG-7. Разветвитель ИР-2М выпускается в металлическом корпусе, оснащены кабельными вводами MGB 16-10. Для подсоединения кабелей используются нажимные клеммы с самофиксацией.

Технические характеристики разветвителей
  ИР2 ИР3 ИР2М ИР2-8-Д ИР2Н
Количество подсоединяемых кабелей 3 4 3 3 3
Количество проводов в кабеле, шт 5 5 5 5 5
Тип клеммника винтовые     винтовые     нажимные   винтовые нажимные
Максимальный диаметр кабеля 7 мм 7 мм 10.5 мм 7мм 7 мм
Рабочая температура, Т -40...+50 °С  -40...+50 °С -40...105 °С -40...+50°С -40...105 °С
Сечение проводов, мм2 1,5 1,5 0,5 1,5 1
Максимально допустимый ток, А 2 2 2 2 2
Максимально допустимое напряжение, В 150 150 150 150 150
Степень защиты  IP 65 IP 65 IP 65 IP00 IP 65
Габаритные размеры, мм 64х58х35 64х58х35 64х58х35 64x55x35 64х58х35

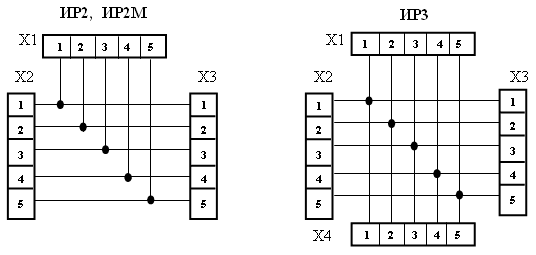

Схемы соединений интерфейсных разветвителей ИР2 и ИР3

Наименование при заказе
Наименование Описание
ИР2 Интерфейсный разветвитель 1-2 (PG-9, винтовые клеммники, пластик)
ИР2М Интерфейсный разветвитель 1-2 (MGB16-10, нажимные клеммники, металл)
ИР2Н Интерфейсный разветвитель 1-2 (PG-7, нажимные клеммники, пластик)
ИР2-8-Д Интерфейсный разветвитель на DIN-рейку ИР2-8-Д (1-2, винтовые клеммники, DIN-рейка, IP00)
ИР3 Интерфейсный разветвитель 1-3 (PG-9, винтовые клеммники, пластик)

Сделать заказ и запросить дополнительную информацию по ИР2, ИР2М, ИР2Н ИР2-8-Д ИР3 Вы можете здесь.
