Корпусные изделия для РЭА

Корпусные изделия для  РЭА

Корпуса изготовлены из ударопрочного ABS пластика черного цвета.

Корпус настенного крепления Н1
  • Габаритные размеры - 105х125х60 мм.
  • Материал - ударопрочный пластик AБC - 2020,
  • ТУ 6-05-1587-79
  • Цвет - черный
  • Степень защиты - IP 54

Корпус состоит из двух частей. К стене или щиту крепится основание корпуса (тремя винтами или саморезами). Отверстия для крепежа на стену и фиксации крышки находятся вне герметизированной области. Герметизация обеспечивается соединением типа "выступ - паз" на крышке и основании корпуса. Крышка корпуса крепится к основанию четырьмя винтами М3. Утопленная область в крышке предназначена для передней панели (наклейки) прибора. Остальная область крышки текстурирована, что позволяет избежать царапин и поддерживает внешнюю отделку в хорошем состоянии.

Для подключения кабелей рекомендуемые кабельные вводы - MGB12.

Рекомендуемый размер печатных плат, устанавливаемых:

  • в основание корпуса - 85х85 мм.
  • в крышку корпуса - 85х85 мм.
Комплектность:
  • основание корпуса;
  • крышка корпуса;

Степень защиты – IP 54.

Корпус щитового крепления Щ2

  • Габаритные размеры 96х48х100 мм.
  • Материал - ударопрочный пластик AБC - 2020,
  • ТУ 6-05-1587-79
  • Цвет - черный
  • Рекомендуемый размер выреза в щите - 42х91
  • Степень защиты - IP 20

Рекомендуемый размер печатных плат, устанавливаемых:

  • в базовую часть-84х84 мм.
  • на переднюю панель: 35х85 мм.
Комплектность:
  • корпус;
  • передняя панель (глухая или с прорезями);
  • комплект крепежных деталей

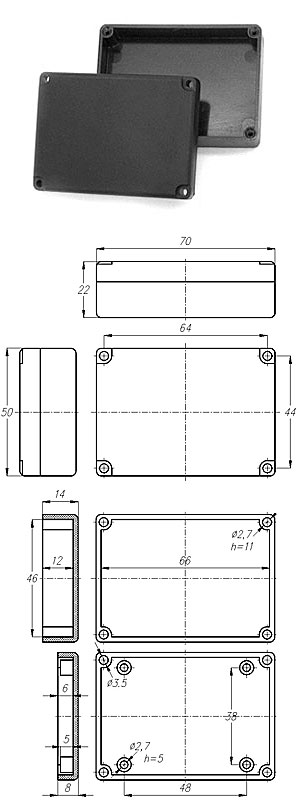

Корпус для РЭА - КИ-101

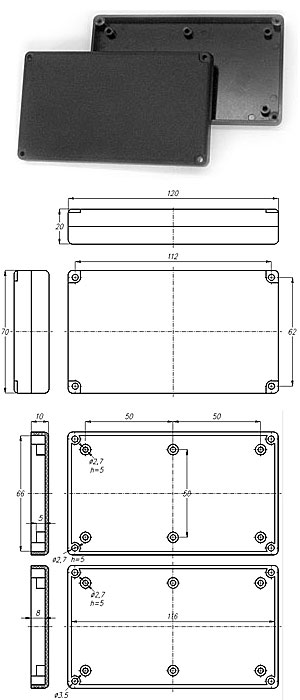

Корпус для РЭА - КИ-102

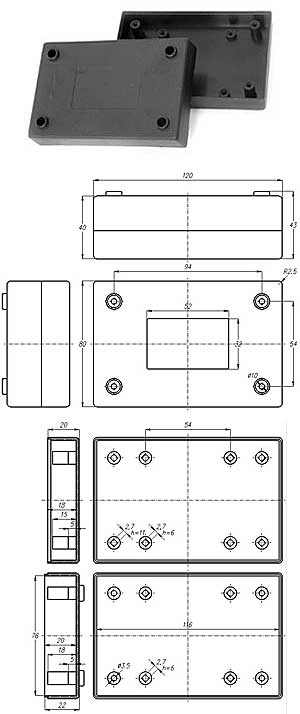

Корпус для РЭА - КИ-103

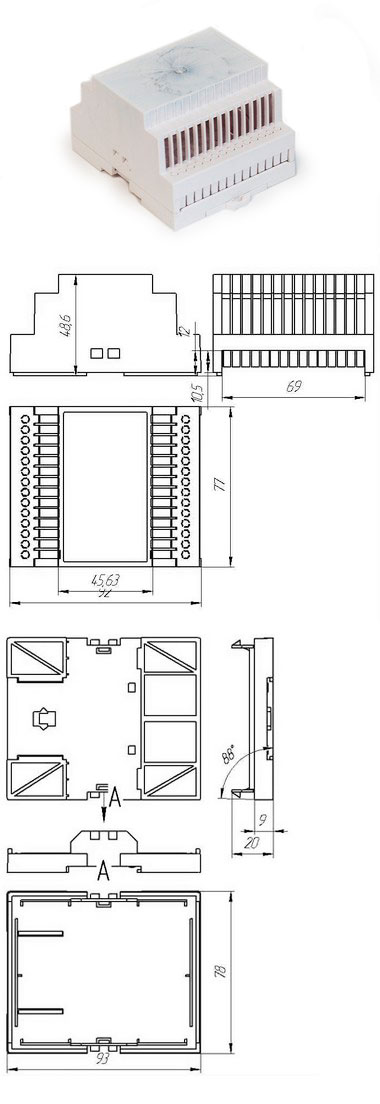

Корпус для РЭА КИ-207 (для крепления на DIN-рейку)
  • Габаритные размеры 97х78х60 мм.
  • Цвет - серый
  • степень защиты IP-20
  • Материал - ударопрочный пластик AБC - 2020
Комплектность:
  • основание корпуса
  • крышка корпуса

Наименование при заказе
Наименование Описание
Корпус Н1 Корпус для РЭА настенный (105х125х60)
Корпус Щ2 Корпус для РЭА щитовой (96х48х100), (панель глухая или с прорезями)
Корпус КИ-101 Корпус для РЭА
Корпус КИ-102 Корпус для РЭА
Корпус КИ-103 Корпус для РЭА
Корпус КИ-207 Для крепления на DIN-рейку

Сделать заказ и запросить дополнительную информацию по Корпусные изделия для РЭА Вы можете здесь.
