Ударный стенд ВСТС-450(750)/1000 (Тирашок)

Назначение

Установка предназначена для испытаний продукции на прочность и устойчивость при воздействии механических ударов одиночного и многократного действия в лабораторных и производственных условиях.

Испытания проводят с целью проверки способности изделий противостоять разрушающему действию механических ударов и сохранять свои параметры в пределах значений, указанных в стандартах и ТУ на изделие и ПИ.

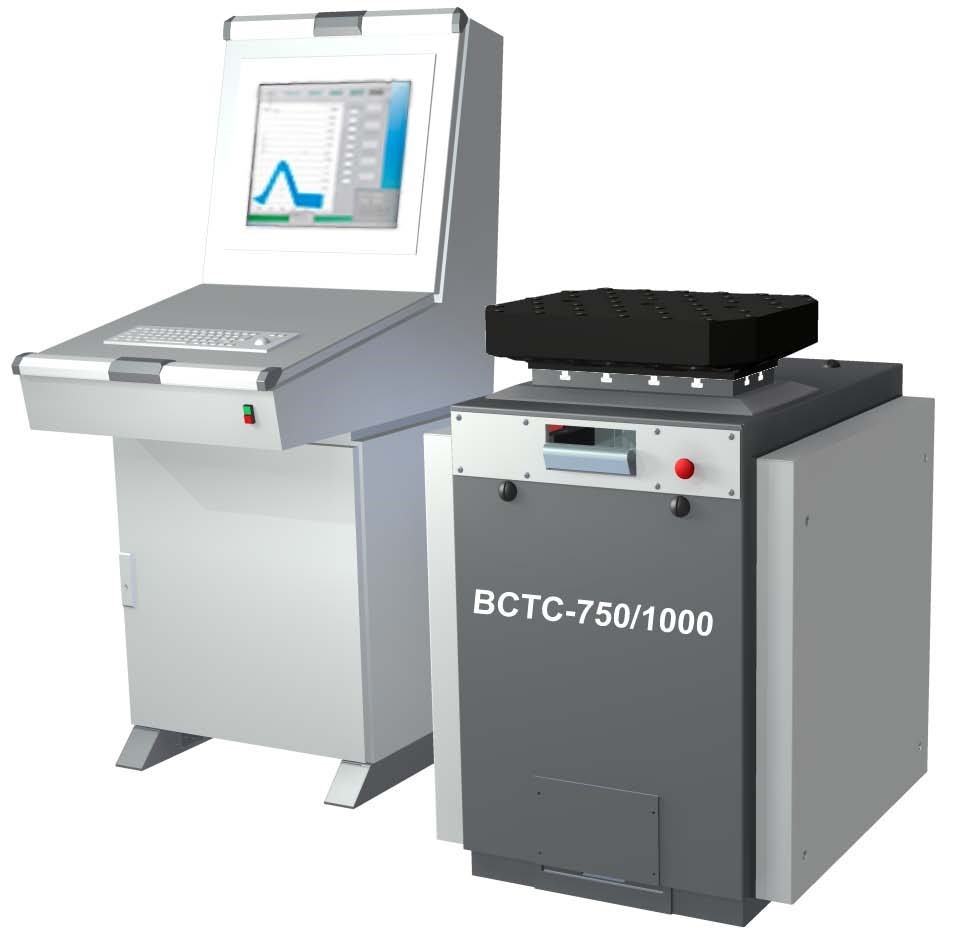

Ударный стенд ВСТС 750/1000 с пультом управления

Технические данные

  • Ударное ускорение до 1000 g (на антивибрационной платформе)
  • Длительность ударного импульса до 30 мс
  • Грузоподъемность (масса испытуемого образца) до 450  кг
  • Частота повторения ударов плавно регулируется до 120 ударов в минуту с шагом 0.01 Гц
  • Выбор количество ударов от 1 – 1000000 раз
  • Рабочее напряжение 3 фазы 380В
  • Рабочая частота 50Гц ± 1Гц
  • Общая потребляемая мощность, не более 5 кВт
  • Габариты станка ДхШхВ - 700х900х790 мм
  • Масса станка – 800 кг
  • Габариты пульта управления ДхШхВ – 600х1550х880 мм
  • Масса пульта управления – 95 кг

Опции

  • Стол рабочий - 800 х 600 мм
  • Стол рабочий - 1000 х 1000 мм
  • Дистанционное управление с видеонаблюдением

Интерфейс программы управления

Регулировка параметров частоты, высоты падения, силы натяжения пружины и количества ударов осуществляется при помощи программы управления.

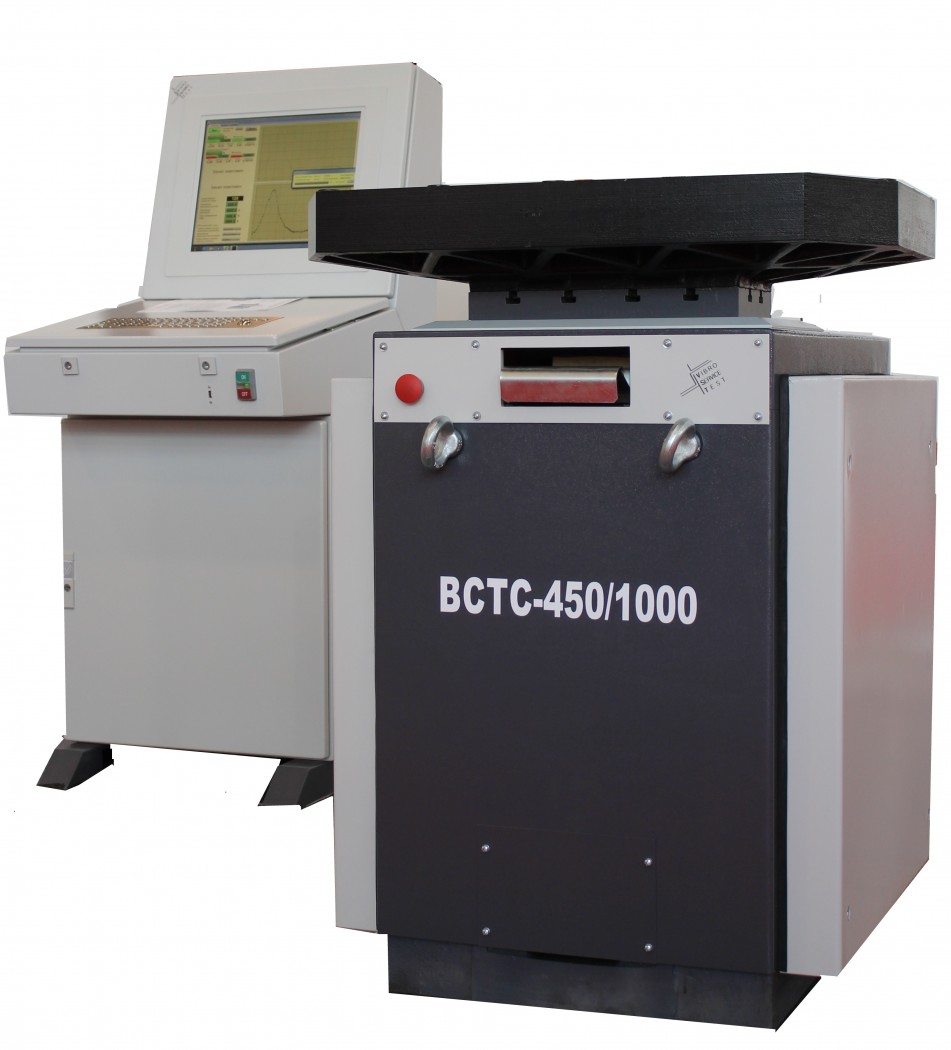

Ударный стенд ВСТС 450/1000 с пультом управления



Установка состоит из ударного стенда и пульта управления и измерения.

Ударный стенд имеет задачу воспроизводить желаемые удары при помощи рабочего стола, который поднимается и свободным падением и (или) силой натяжения пружины падает на подвижный упор.

Регулировка параметров частоты, высоты падения, силы натяжения пружины и количества ударов осуществляется на пульте измерения и управления. Все индикации параметров испытания на управляющем устройстве являются цифровыми.

Встроенная схема защиты контролирует ход испытаний и отключает установку в случае возникновения неисправностей.

Комплект поставки

  • Пульт управления.
  • Ударный стенд.
  • Стол рабочий 380х180 мм – 1 шт.
  • Стол рабочий 400х500 мм – 1 шт.
  • Комплект демпфирующих прокладок – 60 шт.
  • Комплект задвижек подвижного упора – 3 шт.
  • Система измерения удара.
  • Персональный компьютер.
  • Комплект соединительных кабелей – 1 шт.
  • Техническое описание – 1 шт.

Изготовитель оставляет за собой право изменять схемы и внешний вид без изменения технических характеристик ударного стенда.


Сделать заказ и запросить дополнительную информацию по ВСТС-450(750)/1000 (Тирашок) Вы можете здесь.
