Назначение

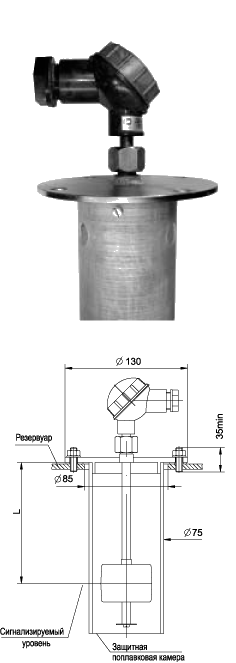

Датчики ДС-100 предназначены для сигнализации заданных технологических и аварийных значений уровня жидкости в различных резервуарах и емкостях: сборниках нефти, маслобаках, технологических приямках, резервуарах хранения. Датчики могут отличаются конструкцией фланца (по умолчанию поставляется фланец диаметром 130 мм), общей длиной (не более 1,5 м), наличием поплавковой камеры. При наличии требований по взрывобезопасности датчики используются совместно с преобразователем ПВ-СУ1 и имеют маркировку взрывозащиты 0ExiaIIBT3. При включении в схему управления блока контроля БК-СУ1 обеспечивается подача светозвуковых сигналов персоналу и автоматическое управление насосами или иным силовым оборудованием.

Особенности

1. Подключение кабеля через кабельный ввод на клеммный соединитель способом под «винт».
2. Для защиты датчика может использоваться стеклопластиковая поплавковая камера, препятствующая образованию инея на поплавке при перепадах температуры.
3. Поплавок выполнен из материала, устойчивого к поглощению нефтепродуктов и допускает очистку водой при температуре 100 °С.

Технические данные

1. Выходной сигнал – магнитоуправляемый замыкающий герконовый контакт с параметрами: 0,2 А; 50 В; 10 Вт.
2. Условия эксплуатации: температура от минус 40°С до 65°С (кратковременно при очистке до 100 °С), влажность до 100 %.
3. Погрешность срабатывания датчика: ± 3 мм.
4. Варианты крепления на объекте контроля:
   - с помощью шпилек на крышу резервуара;
   - через проставку 100 мм на ответный фланец.
5. Срок службы: 12 лет.
