Мультисервисная платформа «Волга»

Новая мультисервисная платформа для построения высокоскоростных DWDM-сетей поддерживает скорости до 400 Гбит/с.


Мультисервисная платформа для построения высокоскоростных DWDM-сетей поддерживает скорости до 400 Гбит/с на один слот. Шасси платформы «Волга» может использоваться в 19/21” телекоммуникационных стойках. «Волга» оптимизирована под высокоскоростные транспондеры 100G и 400G.

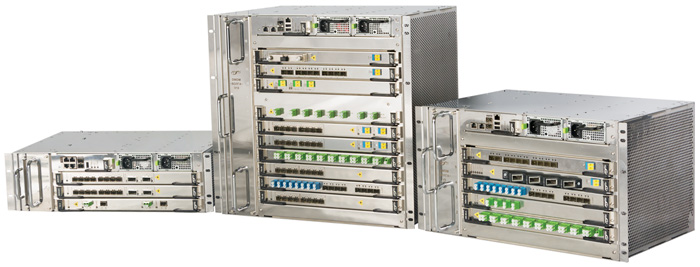

  • 4 типа шасси: 10U на 13 слотов, 6U на 7 слотов, 3U на 3 слота и 1U системы.
  • Транспондеры и мукспондеры с линейными скоростями от 2,5 до 400 Гбит/с.
  • Оптические усилители: EDFA, RAMAN и гибридные EDFA+RAMAN.
  • ROADM: WSS 1×1, 1×2, 1×4, 1×9.
  • 2 блока питания по 650, 850, 1200, и 1600 Вт.
  • Глубина шасси — 300 мм.


Минпромторг РФ присвоил DWDM-платформе статус оборудования российского происхождения. (О приоритете товаров российского происхождения) DWDM-платформа «Волга» прошла государственную экспертизу и внесена в реестр инновационной продукции, рекомендованной к закупкам по 94-ФЗ и 223-ФЗ.

Мощный транспорт: до 96 DWDM-каналов по 100Гбит/с, до 48 каналов по 400Гбит/с

Передача данных на скоростях 400, 100, 40, 10, 2,5 Гбит/с и менее с возможностью апгрейда без перерыва трафика. Высокое качество сигнала, Soft-FEC и компенсация дисперсии на транспондерах позволяет вводить каналы на существующих линиях, построенных ранее для организации низкоскоростных каналов. Благодаря высокому качеству 100G DWDM транспондеров становится доступна передача на сверхдлинные расстояния: более 4000 км без использования компенсаторов дисперсии в каскаде усилителей и регенерации; до 500 км точка-точка с использованием удаленной накачки (ROPA). Новейшее 400Гбит/с оборудование предназначено для организации транспортной инфраструктуры дата-центров и городских сетей. Благодаря эффективному SD-FEC возможна передача каналов до 500 км.

Эффективное использование пространства в стойке

Платформа «Волга» выполнена по модульному принципу, стандартные модули устанавливаются в 4 типа шасси: 10U шасси поддерживает до 13 блоков, шасси 6U рассчитано на 7 блоков, 3U на 3 блока. В компактном 1U варианте возможно исполнение любых блоков из линейки приемо-передающего оборудования платформы «Волга», включая 400 Гбит/с оборудование.

Гибкость и резервирование: 1+1 и add/drop, ROADM
  • ROADM – гибкий вывод каналов для апгрейда сети и резервирования
  • Резервирование 1+1 на скоростях 2.5, 10G – 2 линейных интерфейса.
  • Агрегаторы 10x10G, 4x10G, 4×2,5G, 8x1GE
  • Блоки BS – оптическое резервирование дорогих интерфейсов 40 и 100G/400G.

Блоки платформы поддерживают OTN x-connect с ёмкостью матрицы до 40 и 100 Гбит/с. Следующее поколение оборудования будет поддерживать матрицу кросс-коммутации ёмкостью до 1 Тбит/с. «Волга» организовывает до 96 каналов в С-диапазоне, с возможностью дополнительного расширения в L-диапазон с увеличением емкости до 27 Тбит/с. Все оборудование «Волга» полностью поддерживает технологию OTN. Элементы системы — оптические транспондеры, усилители, агрегаторы, блоки управления или питания, — могут быть заменены в «горячем» режиме, без выключения оборудования и потери трафика. Блоки оптической коммутации позволяют создавать сети с резервированием 1+1.

Ключевые особенности платформы «Волга» Высокая ёмкость

Передача до 96 каналов DWDM до 100 Гбит/с на канал или 400Гбит/с до 48 каналов. Расширение до 270 каналов (C+L диапазон). Передача клиентских потоков SDH, OTN и Ethernet:

  • 400 Гбит/с: 100GE
  • 100 Гбит/с: 100GE
  • 40 Гбит/с: STM-256, OTU3, 40G Ethernet
  • 10 Гбит/с: 10GbE, STM-64, OTU2, 4/8/10GFC
  • ≤2,5 Гбит/с: GbE, STM-1/4/16, OTU1
Поддержка технологии OTN

Транспондеры и мукспондеры-агрегаторы с полной поддержкой OTN для передачи трафика в формате OTN OTU1/2/3/4. Ёмкость матрицы OTN 40 или 100Гбит/с. Следующее поколение оборудования будет поддерживать OTN-матрицу до 1Тбит/с. Поддержка упреждающей коррекции ошибок FEC, в том числе Super-FEC, Soft-FEC и SD-FEC.

Реализация сложных топологий

Благодаря применению WSS ROADM 1X2, 1X4, 1X9, различным типам агрегаторов и блоков резервирования, платформа отлично подходит для создания сложных топологий сети с 1+1, кольцевым резервированием и ячеистой структурой. Высокоскоростные оптические и электронные переключатели позволяют обеспечить переключение на резервный канал менее чем за 50 мс даже на 100G каналах.

Широкий спектр оптических усилителей

Малошумящие эрбиевые усилители (EDFA), рамановские усилители (RAMAN) с мощностью до 33 дБм, усилители с удаленной накачкой (ROPA), гибридные усилители EDFA+RAMAN.

Сетевая система управления «Фрактал»

Обеспечивает полный контроль и управление элементами сети вне зависимости от её масштаба и сложности. Графическая оболочка «Фрактал» и встроенный Web-интерфейс обеспечивает удобную удаленную работу и настройку элементов платформы «Волга».

Размеры и энергопотребление

Дублированные блоки питания двух типов: DC 36–72 В либо AC 220 В. Энергопотребление не более 1200 Вт на шасси. Шасси и моноблоки высотой 1/3/6/10U и глубиной 300 мм для установки в стойку 19/21”.
