ВОД - волоконно-оптический датчик
Назначение
ВОД – оптическое устройство, предназначенное для передачи светового потока, собранного линзой, к блокам оптоэлектронного преобразования.

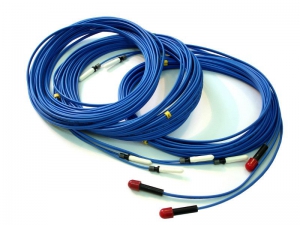

ВОД состоит из линзы, волоконно-оптического кабеля и оптических коннекторов.
Линза предназначена для ввода излучения в волоконно-оптический кабель и формированию спектра пропускания ВОД преимущественно в ближнем инфракрасном диапазоне.
Волоконно-оптический кабель состоит из двух жил, одна из которых предназначена для передачи тестирующего светового импульса от блоков оптоэлектронного преобразования к линзе, а вторая для передачи на вход блоков оптоэлектронного преобразования излучения, собранного линзой извне и для передачи отраженного от внутренней поверхности линзы тестирующего светового импульса.
Оптические коннекторы предназначены для подключения ВОД к блокам оптоэлектронного преобразования.
Технические характеристики|
Длина оптического кабеля ВОД |
определяется при заказе |
|
Порог срабатывания |
не более 0,5 мВт/см2 |
|
Температурный диапазон монтажных работ |
−15°C … +55°C |
|
Рабочий диапазон температур |
−40°C … +65°C |
