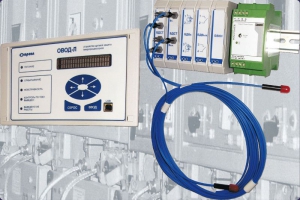

Устройство дуговой защиты ОВОД-Л


Область применения

Ячейки КРУ (КРУН) электрических подстанций 0,4-35 кВ.

Назначение

Устройство предназначено для защиты шкафов комплектных распредустройств электрических подстанций 0,4-35кВ при возникновении в них коротких замыканий, сопровождаемых открытой электрической дугой.

Устройство с помощью ВОД радиального типа фиксирует в инфракрасном диапазоне световую  вспышку от электрической дуги и формирует сигнал (или сигналы) отключения питающего напряжения от распредустройства и сигналы запрета АПВ или АВР (если необходимо).

Областью применения устройства являются электрические подстанции энергетических компаний, объектов энергоснабжения газовой и нефтяной промышленности, промышленных предприятий, метрополитена, тяговых подстанций электрифицированных железных дорог.

Конструкция

Устройство составляется из отдельных модулей, которые крепятся на DIN-рейке. Блоки устройства располагаются в релейных отсеках ячеек распредустройства группами или поодиночке, а блок управления БУП устанавливается на дверцу релейного отсека любой ячейки. Группы блоков (или одиночные блоки), размещенные в соседних ячейках соединяются электрическим кабелем, через который проходят сигналы цифровой последовательной связи и напряжение питания блоков устройства. На крайние блоки устанавливаются терминирующие резисторы, которые входят в комплект поставки.

Конструкция устройства обеспечивает возможность оснащать КРУ устройствами защиты непосредственно на заводе-производителе КРУ.

Состав:

  • блок управления (БУП);
  • блок детектирования света и тестирования (БДСТ);
  • блок дискретных входов (БДВх);
  • блок дискретных выходов (БДВых);
  • блок выпрямления и контроля напряжения (БВКН);
  • блок питания (БП);
  • волоконно-оптический датчик (ВОД).

Устройство имеет основные технические характеристики аналогичные УДЗ «ОВОД-МД», отличаясь при этом своими эксплуатационными возможностями.

Особенности
  • блочная структура построения, при которой отказ любого из блоков не влияет на работоспособность других;
  • возможность подключения до 126 основных блоков УДЗ (БДСТ, БДВх, БДВых) на одну шину данных без повторителей;
  • установка УДЗ на DIN-рейку;
  • возможность простого наращивания числа блоков при расширении секции без изменения конструкции УДЗ;
  • высокая помехозащищенность за счет применения промышленной шины данных CAN;
  • передача журнала событий на ПК пользователя через встроенный порт USB;
  • уменьшение длины ВОД, соединительных кабелей от исполнительных органов (МТЗ, ЗМН) и соединительных кабелей к приводам выключателей.
Технические характеристики Время срабатывания

Время срабатывания без подтверждения током КЗ, мс

9

Выходные дискретные сигналы управления

Тип выхода

«сухой» контакт реле

Коммутируемое напряжение постоянного и переменного тока, не более, В

264

Коммутируемый постоянный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R=40 мс, не более, А

5/0,2

Коммутируемый переменный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R=40 мс, не более, А

5/5

Длительность сигнала отключения, не менее, мс

300

Выходные дискретные сигналы сигнализации

Тип выхода

«сухой» контакт реле

Количество сигналов

3

Коммутируемое напряжение постоянного или переменного тока, не более, В

264

Коммутируемый постоянный ток, не более, А

0,2

Коммутируемый переменный ток, не более, А

1

Входные дискретные сигналы

Тип входа

оптронная развязка

Входной ток, не более, мА

10

Напряжение надежного срабатывания, В

120 … 264

Конструктивное исполнение

Модули

БУП

БДСТ, БДВых, БДВх, БВКН

Степень защиты

IP 54

Масса, не более, кг

0,5

0,13

Габаритные размеры, не более, мм

125×213×58

115×105×23

Электропитание

Напряжение питания оперативного тока постоянное, В

104 … 350

Пульсации, не более, %

12

Напряжение питания оперативного тока переменное, В

85 … 264

Мощность потребления БУП, не более, Вт

0,75

Мощность потребления БДСТ, БДВых, БДВх, не более, Вт

2

Климатические условия эксплуатации

Диапазон рабочих температур, °C

−40 … +65

Допустимая влажность при +30°C, %

98

Атмосферное давление, мм рт. ст.

450 … 800


Сделать заказ и запросить дополнительную информацию по ОВОД-Л Вы можете здесь.
