Устройство дуговой защиты ОВОД-МД


Область применения

Ячейки КРУ (КРУН) электрических подстанций 0,4-35 кВ.

Назначение

Устройство дуговой защиты «ОВОД-МД» предназначено для защиты ячеек КРУ электрических подстанций 0,4-35 кВ от дуговых замыканий, сопровождающихся открытой электрической дугой.

Для обнаружения дугового разряда в устройстве используются волоконно-оптические датчики (ВОД). Световой поток дугового разряда, собранный ВОД, поступает в блоки опто-электронного преобразования и в конечном итоге трансформируется в замыкание/размыкание сухих контактов выходных реле УДЗ в соответствие с логикой работы устройства.

Конструкция ВОД позволяет также реализовать непрерывную автоматическую проверку целостности волоконно-оптического кабеля датчика.

Световой поток дугового разряда принимается в ближнем инфракрасном диапазоне, что обеспечивает функционирование ВОД даже в том случае, если их линзы покрываются слоем пыли или сажи. Последнее обстоятельство, а также широкий угол захвата излучения линзой ВОД исключает проведение регламентных работ, связанных с чисткой линз датчиков.

В комплект поставки устройства входят ВОД с заранее определенными длинами оптических кабелей. Длина оптических кабелей ВОД зависит от места установки шкафа устройства. Шкаф устройства может быть установлен в любом удобном месте: в релейном отсеке одной из ячеек, на боковой стенке крайней ячейки или на стене помещения КРУ.

Конструкция

Устройство представляет собой стальной шкаф с передней дверцей. Внутри шкафа в верхней его части смонтирован блок оптоэлектронного преобразования и мониторинга (БПМ), выполненный на основе конструкции серии europac PRO. В БПМ вставляются блоки, входящие в состав устройства. Блоки устройства располагаются слева направо в следующем порядке:

  • десять блоков детектирования света и тестирования (БДСТ);
  • блок микроконтроллера (БМК);
  • блок дискретных выходов (БДВых);
  • блок дискретных входов (БДВх);
  • блок питания (БП).

Блок управления (БУП) установлен на передней дверце и соединен с БМК с помощью кабеля, оконцованного разъемами типа D-SUB. Органы управления и индикации находятся с внешней стороны передней дверцы.

На нижней стенке шкафа установлены кабельные вводы. Оптические кабели ВОД подводятся через кабельные вводы и подключаются к соответствующим оптическим розеткам, расположенным на передних панелях БДСТ.

По конструктивному исполнению устройство имеет четыре варианта исполнения:

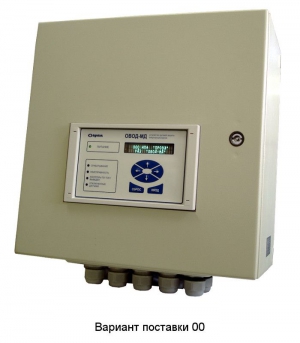

  • вариант 00 – шкаф с установленным БПМ;
  • вариант 01 – шкаф с установленным БПМ и отдельный клеммный шкаф (КШ);
  • вариант 02 – БПМ с БУП, соединенные кабелем;
  • вариант 03 – БПМ с БУП, соединенные кабелем, клеммники с сигнальными кабелями.
Особенности
  • высокое быстродействие;
  • встроенный контроль работоспособности устройства в процессе монтажных и пуско-наладочных работ;
  • непрерывный мониторинг состояния оптоэлектронного тракта вплоть до цепей, формирующих сигнал отключения;
  • защита вводного выключателя;
  • формирование сигналов «Запрет АВР» и «Запрет АПВ»;
  • возможность отключения линейного выключателя;
  • только линзы ВОД находятся в зоне действия дугового разряда, а само устройство (оптоэлектронный блок) располагается в релейном отсеке КРУ или в любом другом месте релейного зала;
  • длина ВОД устройства зависит от расстояния между линзой ВОД и местом установки оптоэлектронного блока;
  • простой и экономичный монтаж дуговой защиты;
  • формирование логики работы в соответствии с требованиями заказчика или проектной организации.
Технические характеристики Средства обмена информацией

Интерфейсный порт для подключения блока управления

1×RS-232-C

Интерфейсный порт для конфигурирования и считывания осциллограмм

1×USB

Интерфейсный порт для подключения к АСУ ТП

1×RS-485

Протокол передачи данных

Modbus

Время срабатывания

Время срабатывания без блокировки, мс

9

Выходные дискретные сигналы управления

Тип выхода

«сухой» контакт реле

Количество выходов отключения

20

Количество выходов «Запрет АПВ» или «Запрет АВР»

5

Коммутируемое напряжение постоянного и переменного тока, не более, В

264

Коммутируемый постоянный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R=40 мс, не более, А

5/0,2

Коммутируемый переменный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R=40 мс, не более, А

5/5

Длительность сигнала отключения, не менее, мс

300

Выходные дискретные сигналы сигнализации

Тип выхода

«сухой» контакт реле

Количество сигналов

3

Коммутируемое напряжение постоянного или переменного тока, не более, В

264

Коммутируемый постоянный ток, не более, А

0,2

Коммутируемый переменный ток, не более, А

1

Входные дискретные сигналы

Тип входа

оптронная развязка

Количество дискретных входов

6

Метод подачи входного сигнала

«сухой» контакт реле

Входной ток, не более, мА

10

Напряжение надежного срабатывания, В

120 … 264

Конструктивное исполнение

Степень защиты

IP 53

Масса, не более, кг

15

Габаритные размеры, не более, мм

475×400×250

Электропитание

Напряжение питания оперативного тока постоянное, В

80 … 264

Пульсации, не более, %

12

Напряжение питания оперативного тока переменное, В

80 … 264

Мощность потребления в режиме выполнения функции отключения, не более, Вт

30

Климатические условия эксплуатации

Диапазон рабочих температур, °C

−40 … +65

Допустимая влажность при +25°C, %

98

Атмосферное давление, мм рт. ст.

450 … 800
