Одноканальный микропроцессорный индикатор ИТМ-101

Индикаторы ИТМ-101 представляют собой новый класс современных универсальных одноканальных цифровых индикаторов с укороченным размером корпуса.

Индикатор ИТМ-101 позволяет обеспечить высокую точность измерения технологического параметра. Отличительной особенностью индикатора ИТМ-101 является наличие трехуровневой гальванической изоляции между входами, выходами и цепью питания.

Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.

Индикатор ИТМ-101 предназначен
  • - для измерения одного контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.), обработки и отображения его текущего значения на встроенном четырехразрядном цифровом дисплее,
  • - в зависимости от заказа индикатор формирует выходной дискретный или аналоговый сигнал управления внешним исполнительным механизмом, обеспечивая соответственно дискретное управление или функцию ретрансмиссии в соответствии с заданной пользователем логикой работы,
  • - индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра,
  • - индикатор ИТМ-101 может использоваться в системах сигнализаций, блокировок и защит технологического оборудования.
Примеры применения индикаторов
  1. - Измеритель-индикатор одного параметра с сигнализацией минимума и максимума
  2. - Устройство сигнализации, двухпозиционного управления
  3. - Системы цифровой индикации технологических параметров
Функциональные возможности

Внутренняя программная память индикатора ИТМ-101 содержит большое количество стандартных функций необходимых для управления технологическими процессами и решения большинства инженерных прикладных задач, например, таких как:

  • сравнение результата преобразования с уставками минимум и максимум, и сигнализацию отклонений,
  • программная калибровка канала по внешнему образцовому источнику аналогового сигнала,
  • цифровая фильтрация (для ослабления влияния промышленных помех),
  • кусочно-линейная интерполяция входного сигнала по 20-ти точкам,
  • масштабирование шкалы измеряемого параметра,
  • конфигурирование логики работы выходного дискретного устройства,
  • ретрансмиссия входного аналогового параметра на аналоговый выход устройства (в случае заказа опции аналогового выхода АО) и многое др.

Индикатор ИТМ-100 конфигурируется при помощи передней панели прибора или через интерфейс RS-485 (протокол ModBus).

Параметры конфигурации индикатора ИТМ-100 сохраняются в энергонезависимой памяти.

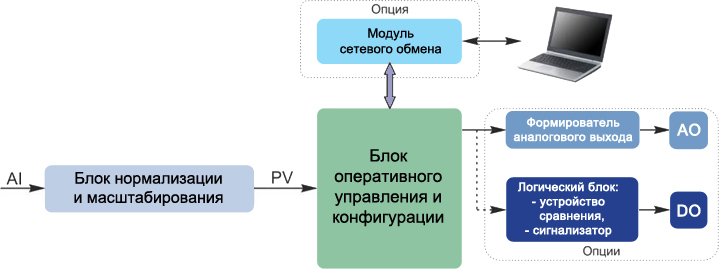

Схема работы прибора

Схема работы прибора

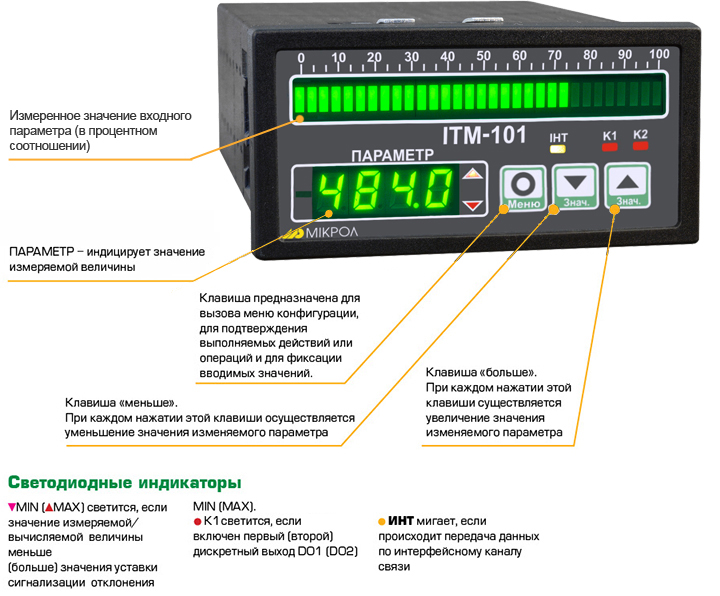

Панель правления

Панель управления ИТМ-101

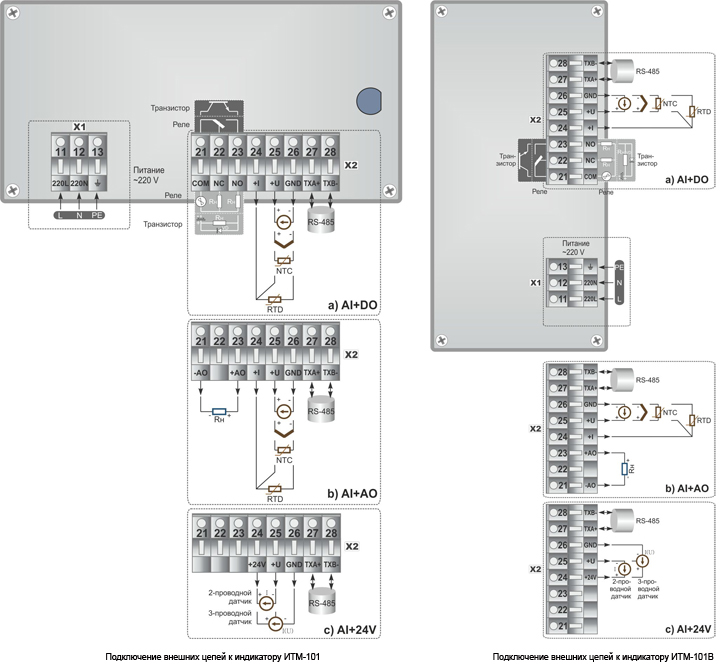

Подключение ИТМ-100

Выводы прибора

Технические характеристики
Техническая характеристика Значение
Аналоговый входной сигнал
Количество аналоговых входов 1
Диапазон изменения входного сигнала:
- унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
- напряжения 0-50мВ, 0-200 мВ, 0-1 В
- от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23, pt500, pt1000
- от термопреобразователи сопротивлений NTC 1 кОм, от минус 50 °С до плюс 150°С
3 кОм, от минус 40 °С до плюс 150°С
5 кОм, от минус 30 °С до плюс 150°С
10 кОм, от минус 20 °С до плюс 150°С
- от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР-1 (A-1), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Основная приведенная погрешность преобразования ± 0,2% (± 2,0% для NTC)
Аналоговый выходной сигнал
Количество аналоговых выходов 1 (при условии заказа)
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм)
Цифровая индикация
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 20 мм
Дискретные выходные сигналы
Количество дискретных выходов 1 (при условии заказа)
Типы выходов:
- транзистор ОК до 40В, 100мА
- механическое реле (переключаемый контакт) до 220В, 8А переменного тока при резистивной нагрузке
  до 220В, 3А переменного тока при индуктивной нагрузке (cosφ=0,4)
  от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного тока 100 .. 242 В, 50 Гц
Потребляемая мощность от сети переменного тока, не более: 4 ВА
Корпус. Условия эксплуатации
Тип корпуса щитовой, IP30
Габаритные размеры (ВхШхГ) 48х96х106 мм
Масса блока, не более 0,25 кг
Температура окружающей среды от -40°С до +70°С
Атмосферное давление от 84 до 106,7 кПа
Вибрация с частотой / амплитудой до 60Гц / до 0,1мм

Сделать заказ и запросить дополнительную информацию по ИТМ-101 Вы можете здесь.
