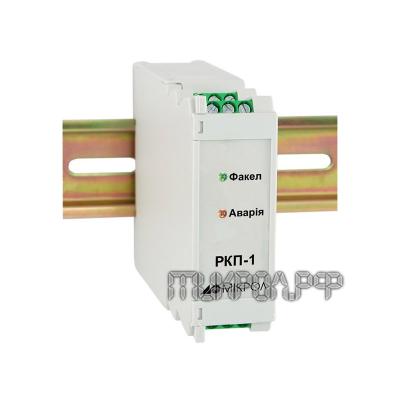

Реле контроля пламени РКП-1

Реле контроля пламени РКП-1 предназначено для автоматического контроля пламени в топочных камерах стационарных котлов и печей.

Технические характеристики РКП-1

Параметр

Норма

Количество контуров контроля пламени

1 шт.

Входной сигнал от датчика пламени, не менее

4 мкА

Максимальная температура для датчика пламени ДП-1

950°C

Длина линии связи между датчиком и реле, не более

50 м

Количество выходных реле

1 шт.

Максимальное напряжение коммутации переменного (действующее значение) тока

250 В

Максимальный коммутируемый ток выхода

8 А

Напряжение питания

198 - 242 В

Потребляемая мощность, не более

12 В•А

Среднее время наработки на отказ

100 000 ч

Степень защиты корпуса

IP30

Габаритные размеры

76 x 26 x 115 мм

Вес, не более

150 г

Условия эксплуатации
  • Реле РКП-1 может эксплуатироваться только в закрытых взрывобезопасных помещениях. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
  • Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации - экономическая нецелесообразность дальнейшей эксплуатации.
  • По стойкости к климатическому воздействию реле отвечает исполнению группы 4 согласно ГОСТ 12997, но для работы при температуре от -40°C до +70°C.
  • По стойкости к механическому воздействию РКП-1 отвечает исполнению 5 согласно ГОСТ 12997.
Устройство и принцип действия
  • Реле состоит из литого ударостойкого пластмассового корпуса, на задней стенке которого установлен захват для монтажа на 35мм DIN-рельс.
  • Принцип действия РКП-1 основан на проводимости ионизированной посредством пламени среды.
  • Реле преобразовывает сигнал от датчика пламени в дискретный сигнал.
  • При наличии пламени на передней панели реле включается светодиод "Факел".
  • Реле осуществляет самоблокировку с внутренней индикацией аварийного сигнала при пропадании пламени.
  • РКП-1 осуществляет аварийное включение сигнализации не более чем через 1 секунду при пропадании входного сигнала путем включения светодиода "Авария" на передней панели.
  • Входным сигналом реле является токовый сигнал не менее 4 мкА.
  • Выходной сигнал обеспечивает коммутацию цепей переменного тока напряжением до 250 В при токе до 8 А.
Комплект поставки
  1. Реле контроля пламени - 1 шт.
  2. Паспорт - 1 экз.
  3. Руководство по эксплуатации - 1 экз. (на любое количество реле при поставке в один адрес).

Сделать заказ и запросить дополнительную информацию по РКП-1 Вы можете здесь.
