Блок управления симистором БУС-11

Блок управления симистором БУС-11 предназначен для управления мощностью в активной нагрузке по числоимпульсному методу при помощи внешнего аналогового сигнала, который определяет длительность (количество периодов сети питания) включенного состояния симистора. Этот режим предоставляет много преимуществ, так как он переключает симистор при прохождении нулевого напряжения без электромагнитных помех.

Область применения

Блок БУС-11 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Технические характеристики БУС-11

Название параметра

Значение

Количество каналов

1 шт.

Тип входного аналогового сигнала

унифицированные (ГОСТ 26.011-80):

0-5 мА (Rвх = 200 Ом)

0-20 мА (Rвх = 50 Ом)

4-20 мА (Rвх = 50 Ом)

0-10 В (Rвх = 20 кОм)

Количество периодов для:

I диапазона

125 (период 2.5 сек.)

II диапазона

250 (период 5 сек.)

III диапазона

350 (период 7 сек.)

Разрешение для:

I диапазона

1%

II диапазона

0,4%

III диапазона

0,3%

Тип выхода

внутренний симистор со встроенным контролем нулевого напряжения фазы

внешний симистор

Максимальное напряжение коммутации переменного (действующее значение) или постоянного тока

не более 600 В

Максимальный ток нагрузки выхода

не более 40 А

Номинальная мощность на нагрузке

10 кВА

Нелинейность преобразования

не более 10%

Метод управления симистором

числоимпульсный

Напряжение питания

220 В (от 187 до 242 В)

Потребляемая мощность

3 В·А

Гальваническая изоляция

трехуровневая (вход, выход, питание)

Габаритные размеры (В х Ш х Г)

96 х 100 х 110 мм

Масса

не более 0,55 кг

  • Среднее время работы на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации, не менее чем 100 000 часов.
  • Среднее время восстановления работоспособности БУС-11 не более 2 часов.
  • Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации – экономическая нецелесообразность дальнейшей эксплуатации.
  • По стойкости к климатическому воздействию БУС-11 отвечает исполнению группы В4 согласно ГОСТ 12997, но для работы при температуре от минус 40 °С до 70 °С.
  • По стойкости к воздействию синусоидальных вибраций высокой частоты БУС-11 отвечает исполнению L1 согласно ГОСТ 12997.
  • По защищенности от твердых посторонних тел (пыли) и воды БУС-11 отвечает исполнению IP30 согласно ГОСТ 14254-96.
Устройство блока

Блок управления БУС-11 состоит из литого ударопрочного пластмассового корпуса. На задней стенке блока установленные захваты для монтажа на DIN рельс.

На передней стенке блока установлены индикатор наличия напряжения в сети (HL3), индикатор разомкнутого состояния внутреннего симистора (HL1), индикатор замкнутого состояния внутреннего симистора (HL2) и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке БУС-11 установлены разъем-клеммы для подключения внешних цепей.

Габаритные размеры блока БУС-11

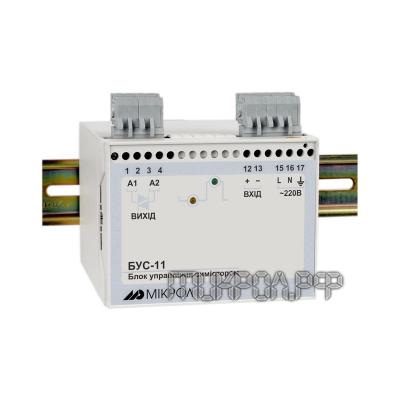

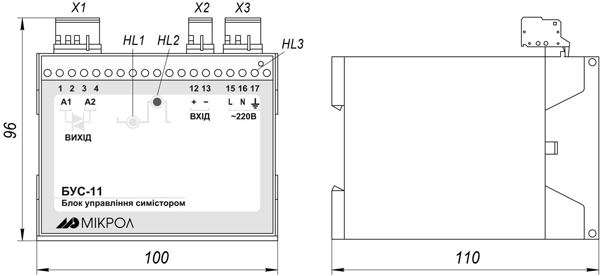

Рис. 1 - внешний вид и габаритные размеры блока управления симистором

Схема внешних соединений блока управления БУС-11

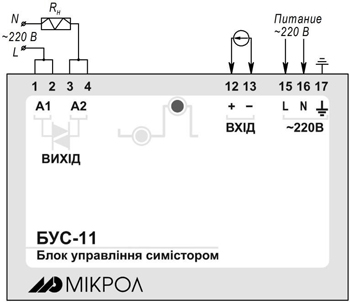

Рис. 2 - схема внешних соединений БУС-11

Схема внешних соединений блока БУС-11 для управления внешним симистором

Рис. 3 - схема внешних соединений БУС-11 для управления внешним симистором (тиристором)

Комплект поставки БУС-11

Обозначение

Наименование

Количество

ПРМК.423129.006

Блок управления симистором серии БУС-11

1

ПРМК.423129.006 ПС

Паспорт

1

ПРМК.423129.006 РЭ

Руководство по эксплуатации

1*

232-102

Розетка угловая

1

232-103

Розетка угловая

1

232-104

Розетка угловая

1

231-131

Рычаг монтажный

1

* - 1 экземпляр на любое количество блоков при поставке в один адрес

Обозначение при заказе

Блок обозначается следующим образом: БУС-11-А-B, где:

А – код входного сигнала:

  • от 0 до 5 мА;
  • от 0 до 20 мА;
  • от 4 до 20 мА;
  • от 0 до 10 В.

В – количество периодов питающего напряжения на нагрузке при стопроцентном входном сигнале:

  • I диапазон - 125;
  • II диапазон - 250;
  • III диапазон - 350.

При заказе блока необходимо указывать его полное название, в котором присутствует тип входа и период питающего напряжения.


Сделать заказ и запросить дополнительную информацию по БУС-11 Вы можете здесь.
