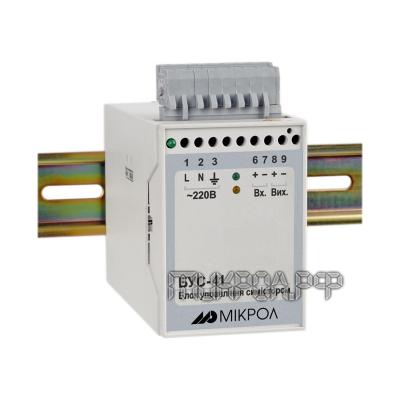

Блок управления внешним оптосимистором БУС-41

Блок управления оптосимистором БУС-41 предназначен для управления мощностью в активной нагрузке по числоимпульсному методу при помощи внешнего аналогового сигнала, который определяет длительность включенного состояния внешнего оптосимистора. Этот режим предоставляет много преимуществ, так как он переключает оптосимистор при прохождении нулевого напряжения без электромагнитных помех.

Область применения

Блок БУС-41 предназначен как для автономного, так и для системного использования в АСУ ТП, в энергетике, металлургии, химической и других отраслях промышленности.

Технические характеристики БУС-41

Название параметра

Значение

Количество каналов

1 шт.

Тип входного аналогового сигнала

Унифицированные (ГОСТ 26.011-80):

0-5 мА (Rвх = 200 Ом)

0-20 мА (Rвх = 50 Ом)

4-20 мА (Rвх = 50 Ом)

0-10 В (Rвх = 20 кОм)

Количество периодов для:

I диапазона

125 (период 2.5 сек.)

II диапазона

250 (период 5 сек.)

III диапазона

350 (период 7 сек.)

Разрешение для:

I диапазона

1%

II диапазона

0.4%

III диапазона

0.3%

Выходное напряжение без нагрузки

20 В

Выходное сопротивление

2 кОм

Тип выхода

внешний оптосимистор

Нелинейность преобразования

не более 10%

Метод управления оптосимистором

числоимпульсный

Напряжение питания блока

220 В (от 187 до 242 В)

Потребляемая мощность

3 В·А

Гальваническая изоляция

трехуровневая (вход, выход, питание)

Габаритные размеры (В х Ш х Г)

96 х 55 х 110 мм

Масса блока

не более 0,4 кг

  • Среднее время работы на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации, не менее чем 100 000 часов.
  • Среднее время восстановления работоспособности БУС-41 не более 2 часов.
  • Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации – экономическая нецелесообразность дальнейшей эксплуатации.
  • По стойкости к климатическому воздействию БУС-41 отвечает исполнению группы В4 согласно ГОСТ 12297, но для работы при температуре от минус 40 °С до 70 °С.
  • По стойкости к воздействию синусоидальных вибраций высокой частоты БУС-41 отвечает исполнению L1 согласно ГОСТ 12997.
  • По защищенности от твердых посторонних тел (пыли) и воды БУС-41 отвечает исполнению IP 30 согласно ГОСТ 14254-96.
Устройство блока

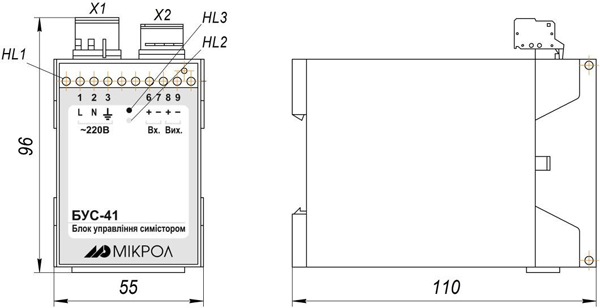

Габаритные размеры блока управления БУС-41

Рис. 1 – внешний вид и габаритные размеры блока управления БУС-41

На задней стенке блока установленные захваты для монтажа на DIN рельс.

На передней стенке БУС-41 установлены индикатор наличия напряжения в сети (HL1), индикатор разомкнутого состояния внутреннего ключа (HL2), индикатор замкнутого состояния внутреннего ключа (HL3) и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке БУС-41 установлены разъем-клеммы для подключения внешних цепей.

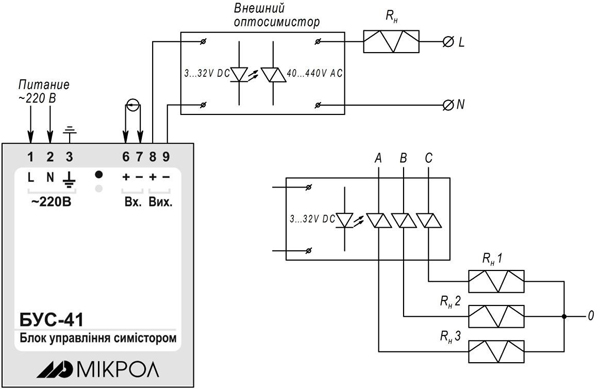

Схема внешних соединений блока БУС-41

Рис. 2 – схема внешних соединений БУС-41

Комплект поставки

Обозначение

Наименование

Количество

ПРМК.423129.007

Блок управления внешним оптосимистором БУС-41

1

ПРМК.423129.007 ПС

Паспорт

1

ПРМК.423129.007 РЭ

Руководство по эксплуатации

1*

232-103/026-000

Розетка угловая

1

734-204

Розетка прямая

1

231-131

Рычаг монтажный

1

734-230

Рычаг монтажный

1

* - 1 экземпляр на любое количество блоков при поставке в один адрес

Обозначение при заказе

Блок обозначается следующим образом: БУС-41-А-B, где:

А – код входного сигнала:

  • от 0 до 5 мА;
  • от 0 до 20 мА;
  • от 4 до 20 мА;
  • от 0 до 10 В.

В – количество периодов питающего напряжения на нагрузке при стопроцентном входном сигнале:

  • I диапазон - 125;
  • II диапазон - 250;
  • III диапазон - 350.

При заказе блока необходимо указывать его полное название, в котором присутствует тип входа и период питающего напряжения.


Сделать заказ и запросить дополнительную информацию по БУС-41 Вы можете здесь.
