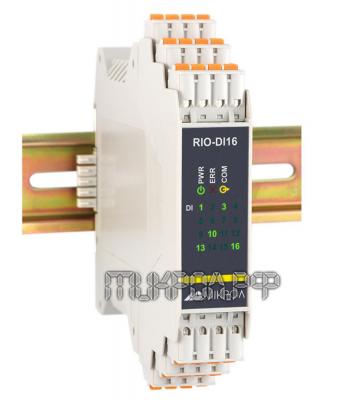

Модуль дискретного ввода RIO-DI16

RIO-DI16 предназначен для преобразования в цифровую форму различных сигналов дискретных датчиков. Сделан как независимое устройство, в котором обмен информации производится по интерфейсу RS-485, протокол ModBus RTU. Применяется для построения распределенных систем контроля за объектами. В модуле применяется «умная» система ввода. Принцип работы модуля  RIO-DI16 основывается на том, что каждое модульное устройство, внутри которого есть микропроцессор, решает определенные задачи по распределению сигналов самостоятельно от блока главного процессора ПК или контроллера.

Основные функции:
  • обработка унифицированных сигналов дискретных датчиков;
  • получение данных после обработки информации;
  • замена модульного устройства производится без сбоя интерфейсной сети и нарушения работы системы питания.
Режимы модуля RIO-DI16 в сети

Модульное устройство дискретного ввода может функционировать в режимах работы с пользовательскими сетевыми настройками либо в конфигурации сетевых параметров.

Режимы работы

Модульное устройство RIO-DI16 может работать как в рабочем, так в и безопасном режимах.

Технические характеристики модуля RIO-DI16
Название параметра Ед. измерения Значение
Количество входов шт. 16

Сигнал логического "0"

Сигнал логической "1"

В

0-7

18-30

Входной ток мА ≤ 10
Количество счетчиков шт. 16
Разрядность счетчиков   32 (4294967295)
Частота следования импульсов, max Гц 5
Количество приборов на 1-м сегменте   до 32
Длина линии в пределах 1-го сегмента м до 1200
Диапазон сетевых адресов   до 255
Электрические данные
Постоянный ток В от 12 до 36
Ток потребления по питанию 24 В мА 150
Напряжение источника питания В 24
Ток нагрузки 1-го источника питания мА 40
Корпус
Размер корпуса мм 117х23х129
Монтажная глубина, max мм 130
Степень защиты IP 20
Масса кг не более 0,18
Температура внешней среды ˚С от - 40  до +70
Давление кПа от 84 до 106,7
Вибрация Гц с частотой до 60 с амплитудой до 0,1 мм
Помещение   закрытое взрыво-, пожаробезопасное

Сделать заказ и запросить дополнительную информацию по RIO-DI16 Вы можете здесь.
