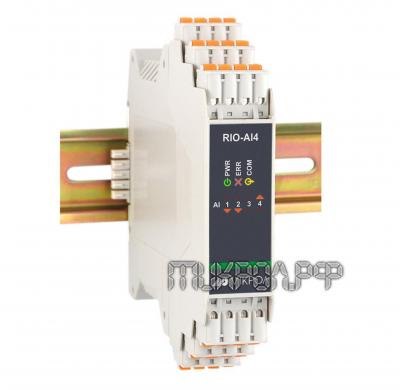

Модуль аналогового ввода RIO-AI4

RIO-AI4 предназначен для преобразования и приема в цифровую форму пассивных и активных сигналов. Данный модуль сделан как автономное изделие, информационный обмен осуществляется по RS-485, протокол - Modbus RTU. Используется «умная» система ввода, в каждом модуле которого встроен микропроцессор, выполняющий определенные функции по обработке унифицированных сигналов от ПК или блока центрального процессора контроллера

Основные функции:
  • обработка унифицированных сигналов (масштабирование, нормирование и фильтрация);
  • замена модуля без нарушения работы системы питания и сети;
  • выдача результатов диагностической информации и обработки о состоянии модуля.
Режимы модуля аналогового ввода

Данный модуль имеет два режима:

  • конфигурации сетевых параметров;
  • работы с пользовательскими сетевыми настройками.
Режим работы модуля

Модуль аналогового ввода RIO-AI4 может работать в нескольких режимах: в безопасном и рабочем.

Технические характеристики модуля аналогового ввода RIO-A14
Название параметра и размер Единица измерения Значение
Количество аналоговых входов шт. 4

Типы сигналов:

- унифицированные сигналы



- напряжение



мА



В

0-5 (Rвх= 400Ом)

0-20 (Rвх=100 Ом)

4-20 (Rвх=100 Ом)

0-10 (Rвх=25 кОм)

Допускаемая погрешность измерения % ≤ 0,2
Дополнительная погрешность измерения, вызванная изменением температуры окружающей среды  % < 0,2 / 10°С
Период измерения, не более сек 0,1
Кол-во устройств в 1 сигменте шт. до 32
Максимальная длина линии м до 1200
Сетевые адреса   диапазон до 255
Электрические данные
Постоянный ток В от 12 до 36
Ток потребления по питанию 24 В мА не более 150
Количество источников питания пассивных датчиков шт. 4
Напряжение источника питания  В 21 ± 1
Ток нагрузки мА 25
Корпус
Размер корпуса мм 117х23х129
Максимальная монтажная глубина мм 130
Степень защиты IP 20
Масса кг не более    0,18
Условия эксплуатации
Температура окружающей среды °С от -40 до +70
Атмосферное давление кПа от 84 до 106,7
Вибрация

Гц

мм

с частотой до 60

с амплитудой до 0,1

Помещение   закрытое взрыво- и пожаробезопасное

Сделать заказ и запросить дополнительную информацию по RIO-AI4 Вы можете здесь.
