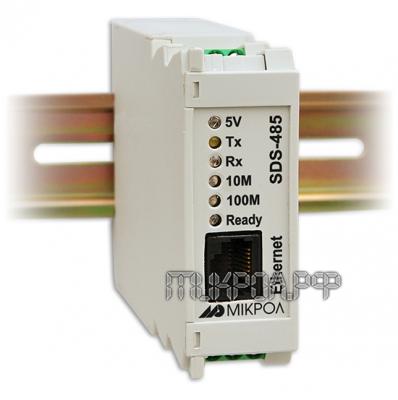

Преобразователи интерфейсов SDS-485

Описание:

Преобразователи интерфейсов SDS-485 является незаменимым устройством которое предназначено для организации обмена данных по каналу последовательной связи в системах где требуется подключение устройства с интерфейсами RS-485, RS-422, RS-232C к сети ETHERNET. Для полной функциональной работы преобразователей необходимо установить драйвер который в свою очередь обеспечивает дополнительный виртуальный СОМ-порт на компьютере и позволяют работать с ETHERNET. SDS-485 обеспечивает подключение устройств, таких как POS-терминалы, кассовые аппараты, устройства считывания магнитных карт, модемы, программируемые контроллеры, датчики, станки с ЧПУ и т.д., к обычной сети TCP/IP, независимо от того, где находится устройство – локально или в любой точке мира с лёгкостью можно настроить и обеспечить их работоспособность. Преобразователи интерфейсов SDS-485 поддерживают режим Real COM и шесть других режимов: TCP Client, ETHERNET Modem, RFC2217, UDP, и MCSC.

Технические Характеристики

Название

Значение

Количество гальванических развязок

3 уровня (вход. интерфейс – выход. интерфейс - питание)

Потребляемая мощность электрического питания
- переменное напряжение
- постоянное напряжение

220 В (от 187 В до 242 В) – БП-485
24 В (от 10 В до 35 В)

Потребляемый ток:
- переменное напряжение
- постоянное напряжение

2 Вт
60 мА

Вес

0,15 кг

Габариты(ВхШхГ)

76ммх26ммх115мм

Стандарт защиты

IP30

Крепление корпуса на рельсу

DIN35х7.5 EN 50022

Правила эксплуатации

Температурные показатели

от -39°С до +69°С

Влажность воздуха (при температуре +35°С)

от 29 % до 79 %

Показатели атмосферного давления

от 85 кПа до 108 кПа

Вибрация

с частотой до 60 Гц с амплитудой до 0.1 мм

Помещение

Допускается в закрытом, взрыва и пожара безопасном помещении

Вид климатического исполнения

УХЛ категории размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от -40°С до +70°С

Интерфейс RS-485

Тип приемопередатчиков интерфейса

дифференциальный потенциальный

Тип линии связи

2-х проводная

Количество узлов в на сегменте

32 на одном сегменте сети

Количество сегментов в сети

255 (250 с учетом магистральных усилителей)

Характеристика скорость обмена данных и длинны линии связи (зависимость экспоненциальная)

62,5 кбит/с - 1200 м (одна витая пара)
375 кбит/с - 300 м (одна витая пара)
2400 кбит/с - 100 м (две витых пары)
10000 кбит/с - 10 м

Скорость обмена данных по каналу ETHERNET

10/100 Мбит

Поддерживает сетевые протоколы

Семейство протоколов TCP Server/Client, UDP, VCP

Кол-во поддерживаемых TCP серверов

1


Сделать заказ и запросить дополнительную информацию по SDS-485 Вы можете здесь.
