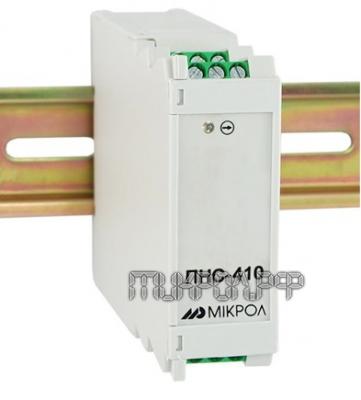

Преобразователь постоянного напряжения и тока ПНС-410

Описание

Преобразователь ПНС-410 является высоко качественных прибором для преобразования постоянного напряжения в унифицированный аналоговый сигнал постоянного тока в приделах 4-20 мА. Находит применение в регулирующих системах управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах. Также может применяется для мониторинга в телемеханизации и автоматизации объектов электроэнергетики и АСУ ТП энергоёмких объектов различных отраслей промышленности. Корпус преобразователь выполнен в литом ударостойком пластике, на панели размещен захват для монтажа на DIN-рейке 35 мм.

Технические Характеристики

Название

Значение

1 Входной сигнал

Напряжение постоянного тока, однополярное

Постоянного тока

От 0 мВ до 75 мВ (с шунта), Rвх = 250 кОм

От 0 до 10 В, Rвх = 130 кОм От 0 до 15 В, Rвх = 200 кОм От 0 до 60 В, Rвх = 267 кОм От 0 до 100 В, Rвх = 200 кОм От 0 до 150 В, Rвх = 667 кОм От 0 до 250 В, Rвх = 667 кОм От 0 В до 500 В, Rвх > 1 МОм От 0 до 5 мA, Rвх = 200 Ом От 0 до 20 мA, Rвх = 50 Ом От 4 до 20 мA, Rвх = 62 Ом

Выходной сигнал (пассивный, требует внешний источник питания)

От 4 мА до 20 мА, Rн £ 500 Ом

Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает



0,25%

Предельная перегрузка (от диапазона входного сигнала):

-   до 100 В

-   свыше 100 В



в 5 раз

в 2 раза

Максимальное время перегрузки

не более 5 сек

Напряжение питания

от 18 до 36 В

Габариты (ВхШхГ)

76 мм х 26 мм х 115 мм

Вес

0,15 кг

Рабочий диапазон температуры от -40°С до +70°С. Соответствует всем гостам по удара защищенности и разрешается использовать его во взрывоопасных помещениях, средний время работы на отказ с учетом технического обслуживания регламентированное руководством 100 000 часов или 10 лет эксплуатации, среднее время на восстановление работоспособности 4 часа.

Обозначения при заказе:

Преобразователь обозначается следующим образом: ПНС-410-АА,

где:

AA - код аналогового входа:

  1. от 0 мВ до 75 мВ,
  2. от 0 В до 10 В,
  3. от 0 В до 15 В,
  4. от 0 В до 60 В,
  5. от 0 В до 100 В,
  6. от 0 В до 150 В,
  7. от 0 В до 250 В,
  8. от 0 В до 500 В;
  9. от 0 мА до 5 мА,
  10. от 0 мА до 20 мА,
  11. от 4 мА до 20 мА,
  12. от 0 А до 1 А.

Сделать заказ и запросить дополнительную информацию по ПНС-410 Вы можете здесь.
