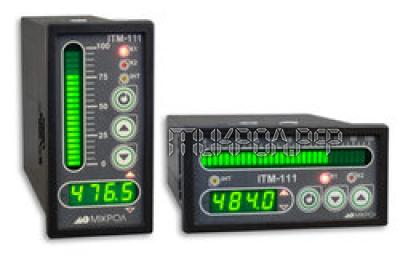

Индикатор технологический микропроцессорный ИТМ-111С, ИТМ-111ВС

Описание:

Индикаторы ИТМ-111С, ИТМ-111ВС является новым представителем современных микропроцессорных индикаторов, наряду с его предшественниками он может также обрабатывать, преобразовывать два входных сигнала получаемые черезинтерфейс. Отличительным его делает компактность и простота настройки и дополнительные функции трехуровневой гальванической изоляции между входом, выходами и цепью питания. Индикаторы предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химическоих, пищевых и других отраслях промышленности в том числе и народное хозяйство.

Находит широкое применение:
  • Способен отображать контролируемые входные технологические параметры, получаемые через интерфейс от одного или двух внешних устройств, на встроенном четырехразрядном цифровом и аналоговом линейном индикаторе;

  • Также индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемых параметров;

  • Функциональные возможности позволяют использоват индикатор ИТМ-111С (ИТМ-111ВС) в системах сигнализации, блокировки и защиты технологического оборудования.

Технические характеристики

Название

Значение

Показатели конфигурации сети

Многоточечная

Допускаемое количество приборов

32 на одном сегменте

Максимальная длина линии в пределах одного сегмента сети

1200 м.

Количество активных передатчиков

1

Диапазон сетевых адресов

255 адресов

Скорость обмена/длина линии связи (зависимость экспоненциальная):

62,5 кбит/с              1200 м

375 кбит/с               300 м

2400 кбит/с            100 м

10000 кбит/с           10 м

Рекомендация. При скорости передачи данных по сети выше 115 кбит/с рекомендуется использовать экранированную витую пару.

Тип приемопередатчиков

Дифференциально потенциальный

Вид кабеля

Витая пара, экранированная витая пара

Гальваническая развязка

Интерфейс гальванически изолирован от входов-выходов и остальных цепей

Поддерживаемые протоколы связи

через протокол Modbus включается режим RTU (Remote Terminal Unit)

Назначение интерфейса

Для конфигурирования индикатора, для использования в качестве удаленного устройства при работе в современных сетях управления и сбора информации (приема-передачи команд и данных)

Тип индикации

цифровая, линейная

 Цифровая индикация

Количество цифровых дисплеев

1

Точность индикации

±0,01%

Количество разрядов цифрового индикатора

4

Высота цифр светодиодных индикаторов

8 мм



 Линейная индикация

Количество сегментов линейного индикатора:

  • ИТМ-111ВС
  • ИТМ-111С



21 (вертикальное положение линейного индикатора) 31 (горизонтальное положение линейного индикатора)

Тип индикатора

Сегмент, гистограмма, гистограмма с "0" в произвольной точке

Точность линейной индикации

  • ИТМ-111ВС
  • ИТМ-111С



±5,0%

±3,3%

Электропитание (подключение к сети):

  • постоянного тока
  • переменного тока



от 18 В до 36 В

от 100 В до 242 В, 50Гц

Потребляемый ток по питанию 24 В

≤ 180 мА

Потребляемая мощность от сети переменного тока 220 В

≤ 6,5 ВА

Стандарт защиты данных

EEPROM, сегнетоэлектрическая NVRAM

Индикатор обозначается следующим образом: ИТМ-111С-U, ИТМ-111ВС-U

где: U - напряжение питания:

  • 220 – 220 В переменного тока,
  • 24 – 24 В постоянного тока.

Сделать заказ и запросить дополнительную информацию по ИТМ-111С, ИТМ-111ВС Вы можете здесь.
