ИТМ-110С


Продукция > Функциональная аппаратура > ИТМ-110С

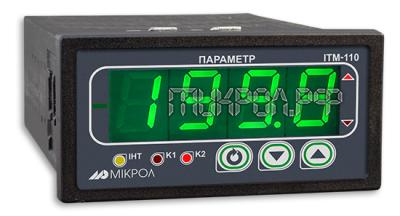

Индикаторы ИТМ-110С

Описание:

Индикаторы ИТМ-110С представляют собой новый класс современных технологических микропроцессорных цифровых индикаторов. Индикатор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народного хозяйства.

Основные Функции:
  • Отображение контролируемых входных технологических параметров, получаемых по интерфейсу от одного или двух внешних устройств, на встроенном четырехразрядном цифровом индикаторе;

  • индикатор формирует сигналы технологической сигнализации. На передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) измеряемых параметров.

Технические характеристики
  • Тип канала: Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)

  • Конфигурации сети: Многоточечная

  • Количество приемопередатчиков: 32 приемопередатчика на одном сегменте

  • Максимальная длина линии в пределах одного сегмента сети: 1200 метров

  • Количество активных передатчиков: 1 (только один передатчик активный)

  • Максимальное количество узлов в сети: 250 с учетом магистральных усилителей

  • Характеристика скорость обмена/длина линии связи  (зависимость экспоненциальная):

  • 62,5 кбит/с 1200 м (одна витая пара)
  • 375 кбит/с 300 м (одна витая пара)
  • Скорости обмена 62,5 кбит/с и 375 кбит/с оговорены стандартом RS-485. На скоростях обмена свыше 115 кбит/с рекомендуется использовать экранированные витые пары.

  • Тип приемопередатчиков: Дифференциальный, потенциальный

  • Вид кабеля: Витая пара, экранированная витая пара

  • Гальваническая развязка: Интерфейс гальванически изолирован от других входов-выходов и остальных цепей, напряжение гальванической развязки не менее 500 В

  • Протокол связи: Modbus режим RTU (Remote Terminal Unit)

  • Назначение интерфейса: Для конфигурирования прибора, для использования в качестве удаленного индикатора при работе в современных сетях управления и сбора информации (приема-передачи команд и данных)

  • Электропитание (подключение к сети) : от 100 В до 242 В, 50 Гц = от 18 В до 36 В

  • Потребляемая мощность: 6,5 ВА

  • Ток потребления по питанию: 24 В ≤ 180 мА

  • Защита данных EEPROM, сегнетоэлектрическая NVRAM

  • Подключение С задней стороны прибора с помощью разъема – клеммы

  • Тип корпуса: Корпус для утопленного щитового монтажа

  • Размеры фронтальной рамки: 48 х 96 х 162 мм

  • Монтажная глубина: 170 мм (max)

  • Вырез на панели: 92+0,8 х 45+0,6 мм

  • Крепление корпуса: В электрощитах

  • Температурный диапазон: -40 °С … +70 °С

  • Климатическое исполнение: группа 4 по ГОСТ 22261, относительная влажность до 90% без конденсации влаги (при температуре +30°C) в закрытых помещениях при отсутствии в воздухе пыли, агрессивных паров и газов.

  • Атмосферное давление: от 84 до 106,7 кПа

  • Вибрация: с частотой до 60 Гц с амплитудой до 0,1 мм

  • Помещение: закрытое взрыво-, пожаробезопасное

  • Положение при монтаже: Любое

  • Степень защиты IP30

  • Масса, не более: 0,35 кг

Условия эксплуатации:
  • По стойкости к механическому воздействию индикатор ИТМ-110С отвечает исполнению 5 согласно ГОСТ 22261.

  • Среднее время наработки на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации, - не менее чем 100 000 часов.

  • Среднее время восстановления работоспособности ИТМ-110С – не более 4 часов.

  • Средний срок эксплуатации – не менее 10 лет.

  • Средний срок хранения – 1 год в условиях по группе 1 ГОСТ 15150-69.

  • Изоляция электрических цепей ИТМ-110С относительно корпуса и между собой при температуре окружающей среды (20 +/- 5) С и относительной влажности воздуха до 80% выдерживает в течении 1 минуты действие испытательного напряжения синусоидальной формы частотой (50 +/-1) Гц с действующим значением 1500 В.

  • Минимально допустимое электрическое сопротивление изоляции при температуре окружающей среды (20 +/- 5) С и относительной влажности воздуха до 80% составляет не менее 20 МОм.

Обозначение при заказе: ИТМ-110С -U,

где:

U - напряжение питания:

  • 220 – 220 В переменного тока,
  • 24 – 24 В постоянного тока.

Сделать заказ и запросить дополнительную информацию по ИТМ-110С Вы можете здесь.
