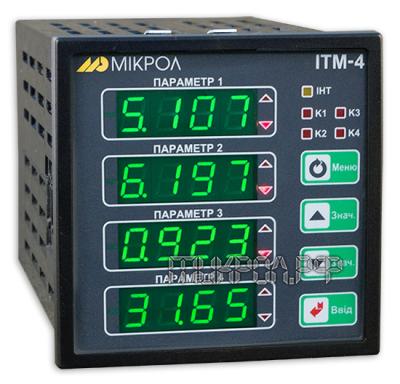

Многоканальный индикатор ИТМ-4

Описание

Микропроцессорный технологический индикатор ИТМ-4 имеет четыре контролируемых входных параметра, позволяет производить над ними разные математическую обработку информации и выводить их на дисплей.

Функциональные возможности:
  • Встроенные математические вычисления и функции: суммирование чисел, вычитание, умножение, деление, корень квадратный, тригонометрические функции: sin, cos, tg.

  • Существует ранжирование данных задаваемой пользователем: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX, также позволяет вывести их интерфейсный дисплей.

  • Функция ретрансмиссия позволяет из аналогового входа вывести данные на аналоговый выход;

  • Функции сигнализатора позволяют получать данные с аналогового входа и сигнализировать об изменении или выхода за приделы устанавливаемых параметров;

  • В режимах MASTER или SLAVE позволяет индикатору отображать значение технологического параметра, получаемое по интерфейсу от внешних устройств. С помощью интерфейса RS-485 также возможна конфигурирование прибора с помощью программного комплекса МИК-Конфигуратор;

  • Данный индикатор предназначен как для автономного, так и для комплексного использования в системах измерений, сигнализаций, блокировок и защит технологического оборудования в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народного хозяйства;

Таблица Характеристик

Название

Значение

Аналоговые входы

Количество входов

4

Типы входных сигналов:



• унифицированные сигналы

0-5 мА (Rвх= 400 Ом), 0(4)-20 мА (Rвх=100 Ом)

• напряжение

0-50 мВ, 0-200 мВ, 0-1 В, 0-10 В

• терма преобразующие сопротивление

ТСП 50П, 100П, Pt50, Pt100, Pt500, Pt1000, гр.21, ТСМ 50М, 100М, гр.23

• термопары

ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР(A), ТЖК(J), ТХКн(E)

Предел допускаемой погрешности измерения

≤ 0,2%

Гальваническая изоляция

3 уровня (вход. интерфейс, выход. интерфейс, питание)

Аналоговые выходы

Количество выходов

1 (опция)

Типы выходных сигналов

0-5 мА, 0-20мА, 4-20мА, 0-10 В

Предел допускаемой основной приведенной погрешности формирования выходного сигнала

≤ 0,2%

Дискретные выходы

Количество выходов

4

Типы выходных сигналов:



  • транзисторные (DC)
  • до 40 В, 100 мА
  • релейные (AC/DC)
  • до 220 В, 8 А
  • оптосимисторные (AC)

300 В, 0.7 А

Логика работы дискретного выхода

больше MAX, меньше MIN, в зоне MIN-MAX, в не зоны MIN-MAX, интерфейсный вывод

Поддерживаемые математические функции

суммирование, вычитание, умножение, деление, корень квадратный, sin, cos, tg

Внешний интерфейс / протокол связи

RS-485 / ModBus RTU

Тип устройства в сети

Slave или Master

Потребление переменного тока с частотой 50 Гц

от 100 до 242 В

Потребляемая мощность:

7.7 Ватт

Показатели постоянного тока:

от 18 до 36 В

Потребляемый ток по питанию 24 В

250 мА

Габариты корпуса (ВхШхГ)

96 мм х 96мм х 189 мм

Монтажная глубина

200 мм max

Стандарт защиты

IP30

Вес

600 грамм

Температурные показатели

от -39 °С до +69 °С

Атмосферное давление

от 85 до 107 кПа

Вибрация

с частотой до 60 Гц с амплитудой до 0,1 мм

Помещение

закрытое взрыво-, пожаробезопасное


Сделать заказ и запросить дополнительную информацию по ИТМ-4 Вы можете здесь.
