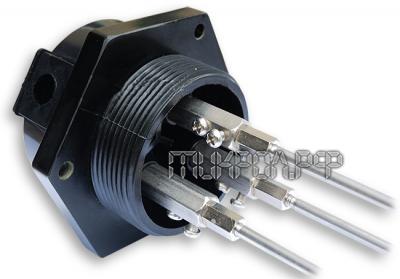

Трехэлектродный датчик уровня ДК-3

Описание

Трехэлектродный датчик уровня ДК-3 используется вместе с приборами контроля и регулирование жидкости, также обладает электропроводностью, находит свое применение в работе с различными резервуарами отстойниками и других емкостях большого размера. Не мало важным является чтобы стенки резервуара были выполнены из электроизоляционного материала.

Принцип работы:

Принцип работы датчика ДК-3 построен на разнице которая существует между электрической проводимостью воздуха и различных жидкостей, что в свою очередь фиксируется при помощи двух электродов, один из которых погружен в жидкость, а другой размещен на определённом уровне от жидкости и является сигнализатором. Если резервуар постепенно заполняется жидкостью и доходит до крайней точки где соприкасается с электродом, то происходит замыкание между сигнальным электродом и общим датчиком и происходит оповещение что жидкость достигла определённого уровня в емкостях.

Таблица характеристик

Название

Значение

Материал изолятора

фторопласт

Материал электрода

12Х18Н10Г

Длина одного электрода

0,5 м

Положение на резервуаре

вертикальное

Максимальная температура жидкости

130 °С

Максимальное давление в резервуаре

12 бар

Масса (без электрода), не более

250 г

Указание при заказе: ДК-3-A-B-C-D,

где:
А– общая длина всех электродов в метрах. Рассчитывается как А=В+С+D;
B, C, D – длина электродов подсоединяемых соответственно к первому, второму и третьему полюсам.

Комплектация:

  • Держатель электродов ДЕ-3 – 1 шт;
  • Электроды Е-0,5 – количество рассчитывается по формуле 2*А;
  • Электродные соединители ЕЗ - количество рассчитывается по формуле 2*А-2.
  • Электродные разделители ЕР - количество определяется в зависимости от общей длины электродов:
  1. шт - для А от 8 до 11,5м;
  2. шт - для А от 12 до 15,5м;
  3. шт - для А от 16 до 20м;

Сделать заказ и запросить дополнительную информацию по ДК-3 Вы можете здесь.
