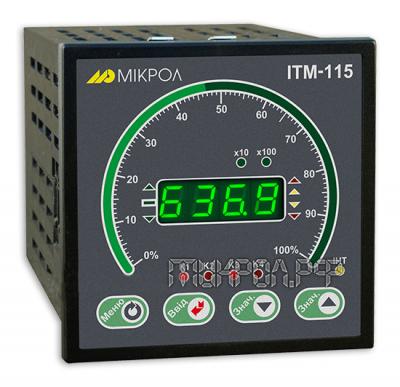

Одноканальный микропроцессорный индикатор ИТМ-115

Описание:

Предназначение одноканального микропроцессорного индикатора ИТМ-115 направлено на измерения контролируемых входных физических параметров таких как: показатели температурных данных, расхода и уровня,  давления. Для преобразования и обработки отображения используется дисплей с аналоговым линейно-круговой шкалой.

Функциональные возможности:
  • Обеспечивает дискретное управление внешними исполнительными механизмами позволяет легко пользователям данного прибора понять всю логику работы;

  • Также в приборе ИТМ-115 есть опция “Ретрансмиссия” что означает передачу с аналогового входа на аналоговый выход разных показателей;

  • На переднюю панель и/или на дискретный выход индикатор формирует исходящие сигналы, которые сигнализируют о предстоящей технологической или аварийной ситуации;

  • Индикатор ИТМ-15 отображает значение технологического параметра, получаемое по интерфейсу от внешних устройств;

Микропроцессорный индикатор ИТМ-115 может работать как автономно, так и в комплексном использовании в системах измерений, сигнализаций, блокировок и защит технологического оборудования в различных отраслях промышленности и сельского хозяйства.

Прибор ИТМ-115 имеет четыре свободно-конфигурируемых дискретных выхода. Уровень настроек каждого дискретного выхода имеет группу параметров:

  • Предельно ясная логика работы выходного устройства;

  • Позволяет устанавливать минимальные и максимальные показатели показатели для соответствующего дискретного выхода;

  • Предусмотрен в данном приборе Гистерезис Н выходного устройства;

  • Также можно задавать тип выходного сигнала, существует статический и импульсный, с задаваемой длиной выходного импульса;

  • Безопасное положение выходного устройства в случае обрыва датчика.

Техническая характеристика

Название

Значение

Аналоговые входы

Количество входов

1

Дополнительные типы входных сигналов:



• унифицированные сигналы

0-5 мА (Rвх= 400 Ом), 0(4)-20 мА (Rвх=100 Ом)

• напряжение

0-75 мВ, 0-200 мВ, 0-2В, 0-10 В

• термопреобразователи сопротивления

ТСП 50П, 100П, Pt50, Pt100, гр.21, ТСМ 50М, 100М, гр.23

• термопары

ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР(A), ТЖК(J), ТХКн(E)

Предел допускаемой погрешности измерения

≤ 0,2%

Источник питания пассивного датчика

= 21 В / 25 мА

Гальваническая изоляция

трехуровневая (входы, выходы, питание)

Аналоговые выходы

Количество выходов

1 (опция)

Типы выходных сигналов

0-5 мА, 0-20мА, 4-20мА, 0-10 В

Предел допускаемой основной приведенной погрешности формирования выходного сигнала

≤ 0,2%

Дискретные выходы

Количество выходов

4

Типы выходных сигналов:



• транзисторные (DC)

до 40 В, 100 мА

• релейные (AC/DC)

до 220 В, 8 А

• оптосимисторные (AC)

300 В, 0.7 А

Функциональные возможности

Логика работы дискретного выхода

больше MAX, меньше MIN, в зоне MIN-MAX, в не зоны MIN-MAX, интерфейсный вывод

Функция ретрансмиссии

аналоговый вход на аналоговый выход

Внешний интерфейс / протокол связи

RS-485 / ModBus RTU

Тип устройства в сети

Slave

Потребление переменного тока с частотой 50 Гц

от 100 В до 242 В

Потребляемая мощность, не более

8.5 Ватт

потребление постоянного тока

от 18 В до 36 В

Ток потребления по питанию 24 В, не более

250 мА

Габариты (ВхШхГ)

96х96х189 мм

Монтажная глубина

200 мм max

Стандарт защиты

IP30

Вес

0,6 кг

Температурные показатели окружающей среды

от -40°С до +70°С

Атмосферное давление

от 84 кПа до 106,7 кПа

Вибрация

с частотой до 60 Гц с амплитудой до 0,1 мм

Помещение

закрытое взрыво-пожаробезопасное


Сделать заказ и запросить дополнительную информацию по ИТМ-115 Вы можете здесь.
