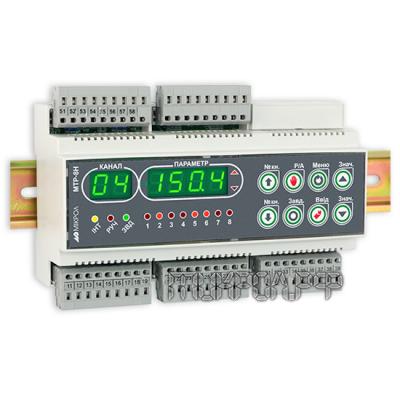

Восьмиканальный ПИД-регулятор на DIN-рейку МТР-8Н

Микропроцессорный ПИД-регулятор МТР-8Н относится к новому к ряду усовершенствованных цифровых регуляторов. Использование регулятора МТР-8Н может быть как независимым, так и в комплексе с автоматизированной системой управления технологическим процессом.

Применяется  в самых разных отраслях промышленности начиная с энергетической и заканчивая пищевой. Как дополнение, регулятор МТР-8Н используется как защита и блокировка для компрессоров, турбин и другого тех. оборудования, он несет на себе аварийно-предупредительную функцию, а также находит своё применение в системах индикации.

Функции ПИД регулятора МТР-8Н:
  • Измерение восьми физических значений (входных ) над которыми ведётся контроль, полная всесторонняя обработка оповещений датчиков на встроенном 4-х разрядном цифровом индикаторе.
  • Измерение влажности, определение разности параметров и среднего арифметического значения
  • По заданной прибору цепочке работы формируется выходной сигнал, по которому управляется внешний исполнительный механизм, в результате чего происходит полная регулировка соответствующая двум действующим законам.
  • Формирование сигналов 2-х уровневой тех. сигнализации. Индикаторы установлены на передней панели дают предупредительный сигнал о технологически опасной зоне. Эти же индикаторы отвечают и за превышение и занижение параметров, над которыми ведётся наблюдение.
Техническая характеристика
Название Значение
Аналоговые входные сигналы:
Количество аналоговых входов 8
Типы входных аналоговых сигналов
- унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
- напряжения 0-75 мВ, 0-200 мВ, 0-1 В, 0-10 В
- от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
- от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,2 сек
Гальваническая изоляция групповая, 8 входов гальванически изолированы от других входов и остальных цепей
Время индикации измеренного параметра одного канала в режиме циклической индикации 1 – 10 сек (параметр конигурируется)
Основная приведенная погрешность преобразования ± 0,2%
Длина линии связи для термосопротивлений, не более 100 м
Сопротивление линии связи, не более 15,0 Ом
Аналоговые выходные сигналы
Количество аналоговых выходов
- в базовой модели регулятора 1
- с модулем расширения до 4
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала
- в базовой модели регулятора ±0,2%
- на модуле расширения ±0,4%
Цифровая индикация
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 10 мм
Дискретные входные сигналы
Количество дискретных входов
- в базовой модели регулятора 0
- с модулем расширения до 16
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО 0-7В
18-30В
Входной ток (потребление по входу) ≤ 10 мА
Гальваническая развязка дискретных входов каждый вход гальванически изолирован от других входов и остальных цепей
Дискретные выходные сигналы
Количество дискретных выходов
- в базовой модели регулятора 8
- с модулем расширения до 24
Типы выходов:
- транзистор ОК до 40В, 100мА
- механическое реле (переключаемый контакт) до 220В, 5А переменного тока при резистивной нагрузке
- твердотельное реле до 40В, 0.5АAC/ADC
Гальваническая развязка дискретных выходов Каждый вход гальванически изолирован от других входов и остальных цепей
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного тока 100 .. 242 В, 50 Гц
• постоянного тока 18 .. 36 В
Потребляемая мощность от сети переменного тока, не более: 6,5 ВА
Ток потребления по питанию 24В, не более: 250 мА
Корпус. Условия эксплуатации
Тип корпуса на DIN-рейку, настенный, IP30
Габаритные размеры (ВхШхГ) 110х160х58 мм
Масса блока, не более 0,5 кг
Температура окружающей среды от -40°С до +70°С
Атмосферное давление от 84 до 106,7 кПа
Вибрация с частотой / амплитудой до 60Гц / до 0,1мм
Обозначение при заказе

МТР–8Н–AA–E–D–U,

где:

AA - код входа:

01 - от 0 мА до 5 мА,

02 - от 0 мА до 20 мА,

03 - от 4 мА до 20 мА,

04 - от 0 В до 10 В

05 - ТСМ 50М, W100=1,428, от минус 50°С до 200°С

06 - ТСМ 100М, W100=1,428, от минус 50°С до 200°С

07 - ТСМ гр.23, W100=1,426, от минус 50°С до 180°С

08 - ТСП 50П, W100=1,391, от минус 50°С до 650°С

09 - ТСП 100П, W100=1,391, от минус 50°С до 650°С

10 - ТСП гр.21, W100=1,391, от минус 50°С до 650°С

11 - от 0 мВ до 75 мВ

12 - от 0 В до 1 В

20 - ТЖК (J), от 0°C до 1100°С

21 - ТХК (L), от 0°C до 800°C

22 - ТХКн (E), от 0°C до 850°С

23 - ТХА (K), от 0°C до 1300°С

24 - ТПП10 (S), от 0°C до 1600°С

25 - ТПР (B), от 0°C до 1800°С

26 - ТВР-1 (А-1), от 0°C до 2500°С

E - код выходного унифицированного аналогового сигнала (базовой модели):

01 - 0-5 мА,

02 - 0-20 мА,

03 - 4-20 мА,

04 - 0-10 В.

D - тип выходных дискретных сигналов:

Т - транзисторные выходы,

Р - релейные выходы,

К – твердотельные реле.

U - напряжение питания:

220 - 220В переменного тока,

24 - 24В постоянного тока.

Внимание! При заказе ПИД-регулятора МТР-8Н необходимо указывать его полное название, в котором присутствуют характеристики подключаемых датчиков, тип аналогового и дискретных выходов.

Обозначение при заказе модуля расширения

МР-51Н-MM-F-RST-U,

где:

MM - модуль расширения:

11 – 1 аналоговый выход +16 дискретных входов,

13 – 1 аналоговый выход + 8 дискретных входов + 8 дискретных выходов,

15 – 1 аналоговый выход + 16 дискретных выходов,

16 – 3 аналоговых выхода +16 дискретных входов,

17 – 3 аналоговых выхода + 8 дискретных входов + 8 дискретных выходов,

18 – 3 аналоговых выхода + 16 дискретных выходов.

F - тип дискретных выходных сигналов модуля расширения:

0 – для модели МР-51Н-11 и МР-51Н-16,

Т – транзисторные выходные сигналы,

Р – релейные выходные сигналы.

RST - код выходного аналогового сигнала соответственно 1, 2 и 3 выхода:

01 - 0-5 мА,

02 - 0-20 мА,

03 - 4-20 мА,

04 - 0-10 В.

Для модулей расширения
  • МР-51Н-11, -13 и -15 (с одним аналоговым выходом) указывается код только первого канала - R00;
  • МР-51Н-16, -17 и -18 (три аналоговых выхода) указывается код всех трех каналов – RST.
U - напряжение питания:

220 - 220В переменного тока,

24 - 24В постоянного тока.

Питающее напряжение МТР-8Н и модуля расширения МР-51Н рекомендуется заказывать одинаковыми.


Сделать заказ и запросить дополнительную информацию по ПИД-регулятор на DIN-рейку МТР-8Н Вы можете здесь.
