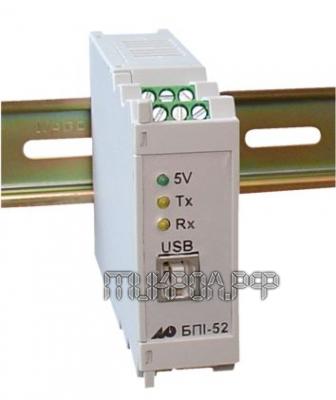

Блок преобразования интерфейсов БПИ-52, БПИ-54, БПИ-55

Блок преобразования интерфейсов БПИ-52, БПИ-54, БПИ-55

  • Предназначены для организации обмена информацией по одному каналу последовательной связи в системах где требуется подключение устройства (сети устройств) с интерфейсами RS-485, RS-422, RS-232C к интерфейсу USB с гальванической развязкой.
Область применения
  • Территориально распределенные и локальные системы управления

  • Удаленный сбор данных, диспетчерский контроль, управление производством

  • Решение задач автоматизации, связанных с передачей данных

  • Интегрирование многоуровневых информационных систем

  • Интерфейс связи с измерительными приборами, терминалами

  • Интерфейс связи с программируемыми логическими контроллерами PLC, контроллерами, регуляторами и индикаторами

Технические характеристики
  • Количество каналов преобразования: 1

  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)

  • Напряжение изоляции: 1000В

  • Светодиодные индикаторы: питания, приема и передачи данных (для облегчения поиска неисправностей)

  • Температура окружающей среды: от -40°С до +70°С

  • Питание: от сети постоянного тока от 20 до 30В

  • Потребляемая мощность: не более 2 Вт (65 мА)

  • Корпус (ВхШхГ): 75х26х120 IP30, крепление: рельс DIN35х7.5 EN50022, масса: не более 0,23 кг.

Характеристики интерфейса USB
  • Соответствует спецификации USB 2.0 Full Speed

  • Скорость канала USB — до 12 Мбит/с

  • Приемный буфер 384 байт. Передающий буфер 128 байт

  • Работа под Windows 98/98SE/2000/ME/XP/CE

Характеристики интерфейса RS-485/RS-422 блоков БПИ-52, БПИ-54
  • Тип приемопередатчиков интерфейса: дифференциальный потенциальный

  • Тип линии связи: симметричная 2-х проводная для БПИ-52 и 4-х проводная для БПИ-54

  • Количество приемопередатчиков (узлов): 32 на одном сегменте сети

  • Максимальная длина линии связи: 1200 метров на один сегмент

  • Скорость обмена: до 1 Мбит/с

  • Режимы работы: полудуплексный (БПИ-52), дуплексный (БПИ-54)

  • Режим автоматического определения направления передачи данных в БПИ-52

  • Предусмотрена установка: согласующих терминальных резисторов, цепей защиты и смещения

Характеристики интерфейса RS-232C блока БПИ-55
  • Скорость передачи по интерфейсу: до 1 Мбит/с. Длина линии связи: до 15м
  • Режим: FullDuplex. Подключение: линии RxD, TxD, RTS, CTS, GND

  • Предусмотрена установка цепей защиты
