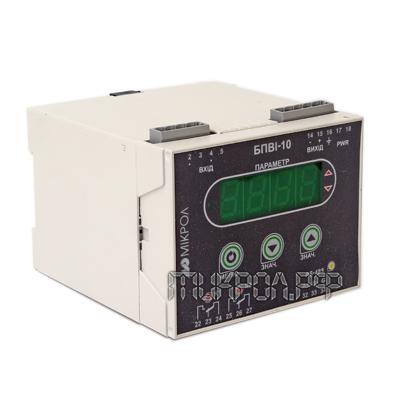

Блок преобразования сигналов взаимной индуктивности показывающий БПВИ-10

Блок преобразования сигналов взаимной индуктивности БПВИ-10 предназначен для измерения сигнала датчика взаимной индуктивности на основе дифференциального трансформаторного преобразователя, обработка, преобразование, интегрирование и отображение на встроенном четырехразрядном цифровом дисплее

Вход:
  • от 0 до 10 мГн;
  • от -10 до +10 мГн;
Интерфейс/протокол:
  • RS-485/ModBus.
Выход аналоговый:
  • 0-5 мА (Rн<=2кОм);
  • 0(4)-20 мА (Rн<=500 Ом);
  • 0-0В (Rн>=2кОм);

Выходы дискретные:
  • два механических реле (до 250В, 8А);
Технические характеристики

Название

Значение

Аналоговый входной сигнал

Количество аналоговых входов

1

Схема подключения датчика

четырехпроводная

Диапазон изменения входного сигнала

от 0 до 10 мГн
от –10 до +10 мГн

Гальваническая изоляция

имеется

Характеристика линии связи:



- сопротивление, не более

5 Ом

- емкость

0,02 мкФ

Основная приведенная погрешность преобразования

± 0,25%

Встроенный узел линеаризации сигнала датчика

имеется

Аналоговый выходной сигнал

Количество аналоговых выходов

1

Тип выходного аналогового сигнала

0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм)

Величина пульсации выходного сигнала постоянного тока и напряжения

± 0,25% верхней границы изменения выходного сигнала

Цифровая индикация

Точность индикации

±0,01%

Количество разрядов цифрового индикатора

4

Высота цифр светодиодных индикаторов

14 мм

Дискретные выходные сигналы

Количество дискретных выходов

2

Типы выходов - механическое реле (переключаемый контакт)

до 250В, 8А переменного тока при резистивной нагрузке



до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4)



от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке

Гальваническая развязка дискретных вых

между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)

Последовательный интерфейс RS-485

Тип канала

Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)

Количество приемопередатчиков

32 приемопередатчика на одном сегменте

Максимальная длина линии в пределах одного сегмента сети

1200 метров

Количество активных передатчиков

1 (только один передатчик активный)

Максимальное количество узлов в сети

250 с учетом магистральных усилителей

Вид кабеля

витая пара, экранированная витая пара

Гальваническая развязка

интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)

Протокол связи

Modbus режим RTU (Remote Terminal Unit)

Электрические данные

Напряжение питания:



• переменного тока

170 .. 242 В, 50 Гц

• постоянного тока

18 .. 36 В

Потребляемая мощность от сети переменного тока, не более:

6 ВА

Ток потребления по питанию 24В, не более:

200 мА

Корпус. Условия эксплуатации

Тип корпуса

крепление на DIN-рейку, настенное, IP30

Габаритные размеры (ВхШхГ)

115х100х110 мм

Масса блока, не более

0,6 кг

Температура окружающей среды

от -40°С до +70°С

Атмосферное давление

от 84 до 106,7 кПа

Вибрация с частотой / амплитудой

до 60Гц / до 0,1мм


Сделать заказ и запросить дополнительную информацию по БПВИ-10 Вы можете здесь.
