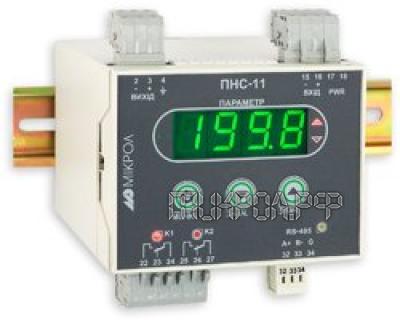

Преобразователь постоянного напряжения и тока ПНС-11

Преобразователь постоянного напряжения и тока показывающий

Предназначен для непрерывного преобразования постоянного напряжения или тока в унифицированный аналоговый сигнал, преобразования и отображения текущего значения входного сигнала на встроенном цифровом дисплее

Вход:
  • постоянного напряжения:
    0…75 мВ;
    0…500 В;
  • 75…75м В;
  • 500…500 В.
  • постоянного тока:
    0…5 мА;
    0/4…20 мА;
  • 5…5 мА;
  • 20…20 мА.
Интерфейс/протокол:
  • RS-485/ModBus.
Выход аналоговый:
  • 0-5 мА (Rн<=2кОм);
  • 0(4)-20 мА (Rн<=500 Ом);
  • 0-10В (Rн>=2кОм);
Выходы дискретные:
  • два механических реле (до 250В, 8А);
Техническая характеристика

Название

Значение

Аналоговый входной сигнал

Количество аналоговых входов

1

Диапазон изменения входного сигнала:



- напряжение постоянного тока, однополярное или двухполярное от 0 (-75) мВ до 75 мВ (с шунта)
от 0 (-10) В до 10 В
от 0 (-15) В до 15 В
от 0 (-60) В до 60 В
от 0 (-100) В до 100 В
от 0 (-150) В до 150 В
от 0 (-250) В до 250 В
от 0 (-500) В до 500 В
- постоянного тока от 0 (-5) мА до 5 мA
от 0 (-20) мА до 20 мA
от 4 мА до 20 мA

Основная приведенная погрешность преобразования

± 0,25%

Время преобразования, не более

6 сек

Предельная перегрузка (от диапазона входного сигнала)



- до 100 В, до 5А

в 5 раз

- свыше 100 В

в 2 раза

Максимальное время перегрузки, не более

5 сек

Гальваническая изоляция входного сигнала, не менее

4000 В

Аналоговый выходной сигнал

Количество аналоговых выходов

1

Тип выходного аналогового сигнала

0-5 мА (Rн<=2кОм)

0-20 мА (Rн<=500 Ом)

4-20 мА (Rн<=500 Ом)

0-10В (Rн>=2кОм)

Величина пульсации выходного сигнала постоянного тока и напряжения

± 0,25% верхней границы изменения выходного сигнала

Цифровая индикация

Точность индикации

±0,01%

Количество разрядов цифрового индикатора

4

Высота цифр светодиодных индикаторов

14 мм

Дискретные выходные сигналы

Количество дискретных выходов

2

Типы выходов - механическое реле (переключаемый контакт)

до 250В, 8А переменного тока при резистивной нагрузке



до 250В, 3А переменного тока при индуктивной нагрузке (cosj=0,4)



- от 5В до 30В постоянного тока от 10мА до 5А при резистивной нагрузке

Гальваническая развязка дискретных выходов

между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)

Последовательный интерфейс RS-485

Тип канала

Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)

Количество приемопередатчиков

32 приемопередатчика на одном сегменте

Максимальная длина линии в пределах одного сегмента сети

1200 метров

Количество активных передатчиков

1 (только один передатчик активный)

Максимальное количество узлов в сети

250 с учетом магистральных усилителей

Вид кабеля

витая пара, экранированная витая пара

Гальваническая развязка

интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)

Протокол связи

Modbus режим RTU (Remote Terminal Unit)

Электрические данные

Напряжение питания:



• переменного тока

170 .. 242 В, 50 Гц

• постоянного тока

18 .. 36 В

Потребляемая мощность от сети переменного тока, не более:

5 ВА

Ток потребления по питанию 24В, не более:

170 мА

Корпус. Условия эксплуатации

Тип корпуса

крепление на DIN-рейку, настенное, IP30

Габаритные размеры (ВхШхГ)

115х100х110 мм

Масса блока, не более

0,6 кг

Температура окружающей среды

от -40°С до +70°С

Атмосферное давление

от 84 до 106,7 кПа

Вибрация с частотой / амплитудой

до 60Гц / до 0,1мм


Сделать заказ и запросить дополнительную информацию по ПНС-11 Вы можете здесь.
