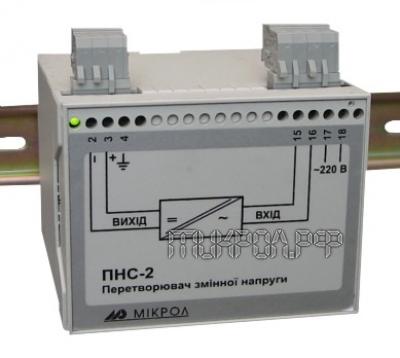

Преобразователь переменного напряжения ПНС-2

Преобразователь переменного напряжения ПНС-2

Предназначены для преобразования параметров электрических цепей - переменного напряжения

Область применения
  • Контроль работы электрических сетей и установок

  • Контроль показателей качества электрической энергии на предмет пригодности ее использования (для оборудования, чувствительного к качеству питающего напряжения, например, высококачественная оргтехника, медицинское, измерительное оборудование, средства связи)

  • Автоматизация объектов электроэнергетики

  • АСУТП энергоемких объектов различных отраслей промышленности

  • Преобразование параметров электрических цепей постоянного и переменного тока (силы тока, напряжения) в выходной унифицированный сигнал

  • Преобразование сигналов от датчиков

  • Гальваническая изоляция унифицированных токовых сигналов и напряжений

Технические характеристики
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)

  • Сопротивление изоляции: не менее 40МОм при 1500В

  • Диапазоны входного сигнала [в скобках указан код входа]:

переменное напряжение:

  • [01] 0-75мВ (с шунта)

  • [02] 0-10В

  • [03] 0-15В

  • [04] 0-60В

  • [05] 0-100В

  • [06] 0-150В

  • [07] 0-250В

  • [08] 0-500В

  • Диапазон выходного сигнала:
    0-5 мА, Rн<2кОм, 0-20 мА, 4-20 мА, Rн2кОм

  • Основная приведенная погрешность преобразования: ±0,4%

  • Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц

  • Температура окружающей среды: от -40°С до +70°С

  • Потребляемая мощность: не более 6 Вт

  • Корпус (ВхШхГ): 95х100х110 DIN VDE 0470, IP30

  • Крепление: рельс DIN35х7.5 EN50022, настенное

  • Масса: не более 0,55 кг

Обозначение при заказе:

ПНС-N-АА-В,

где:
N — номер модели преобразователя:
2 — ПНС-2 (переменное напряжение),
АА — код входного сигнала:
см. технические характеристики моделей ПНС-2
B — код выходного сигнала:
1 — 0-5мА; 2 — 0-20мА, 3 — 4-20мА; 4 — 0-10В; 5 — (-5…5)мА; 6 — (-20…20)мА; 7 — (-10…10)В;


Сделать заказ и запросить дополнительную информацию по ПНС-2 Вы можете здесь.
