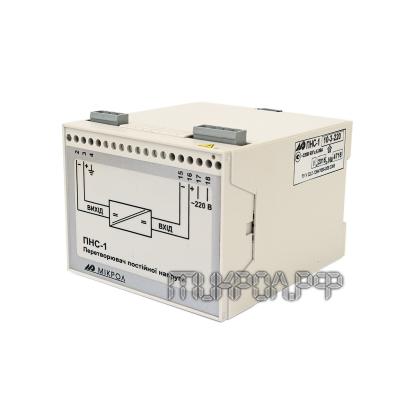

Преобразователь постоянного напряжения и тока ПНС-1

Преобразователь постоянного напряжения и тока ПНС-1 предназначен для преобразования параметров электрических цепей - постоянного напряжения, постоянного тока.

Область применения
  • Контроль работы электрических сетей и установок.
  • Контроль показателей качества электрической энергии на предмет пригодности ее использования (для оборудования, чувствительного к качеству питающего напряжения, например, высококачественная оргтехника, медицинское, измерительное оборудование, средства связи).
  • Автоматизация объектов электроэнергетики.
  • АСУТП энергоемких объектов различных отраслей промышленности.
  • Преобразование параметров электрических цепей постоянного и переменного тока (силы тока, напряжения) в выходной унифицированный сигнал.
  • Преобразование сигналов от датчиков.
  • Гальваническая изоляция унифицированных токовых сигналов и напряжений.

Технические характеристики

  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию).
  • Сопротивление изоляции: не менее 40МОм при 1500В.
  • Диапазоны входного сигнала [в скобках указан код входа]:

Постоянное напряжение:

  • [01] 0-75мВ (с шунта);
  • [02] 0-10В;
  • [03] 0-15В;
  • [04] 0-60В;
  • [05] 0-100В;
  • [06] 0-150В;
  • [07] 0-250В;
  • [08] 0-500В;
  • [13] (-75-75)мВ;
  • [14] (-10-10)В;
  • [15] (-15-15)В;
  • [16] (-60-60)В;
  • [17] (-100-100)В;
  • [18] (-150-150)В;
  • [19] (-250-250)В;
  • [20] (-500-500)В.

Постоянный ток:

  • [10] 0-5мА;
  • [11] 0-20мА;
  • [12] 4-20мА;
  • [21] -5-5мА;
  • [22] -20-20мА.

Диапазон выходного сигнала:
0-5 мА, Rн<2кОм, 0-20 мА, 4-20 мА, Rн2кОм.

  • Основная приведенная погрешность преобразования: ±0,2%.
  • Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц.
  • Температура окружающей среды: от -40°С до +70°С.
  • Потребляемая мощность: не более 6 Вт.
  • Корпус (ВхШхГ): 95х100х110 DIN VDE 0470, IP30.
  • Крепление: рельс DIN35х7.5 EN50022, настенное.
  • Масса: не более 0,55 кг.
Обозначение при заказе:

ПНС-N-АА-В, где:

N — номер модели преобразователя:

  • 1 — ПНС-1 (постоянное напряжение и ток).

АА — код входного сигнала:

  • смотрите технические характеристики преобразователей ПНС-1.

B — код выходного сигнала:

  • 1 — 0-5мА;
  • 2 — 0-20мА,
  • 3 — 4-20мА;
  • 4 — 0-10В;
  • 5 — (-5…5)мА;
  • 6 — (-20…20)мА;
  • 7 — (-10…10)В.

Сделать заказ и запросить дополнительную информацию по ПНС-1 Вы можете здесь.
