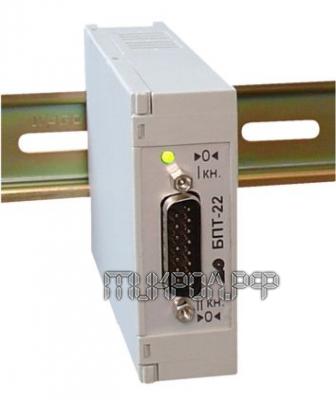

Блок преобразования сигналов термопар БПТ-22

Предназначен для преобразования сигнала термопар типа ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР, J, E в выходной унифицированный сигнал постоянного тока. Диапазон измеряемых температур 0...+2500°С в зависимости от используемого типа термопары.

Область применения
  • Измерение температуры

  • Усиление сигналов термопар

  • Усиление напряжений низкого уровня 0-100 мВ, полученного от источника ЭДС

  • Измерительные системы

  • Системы автоматического регулирования и управления технологическими процессами в промышленности

Технические характеристики
  • Количество каналов: 2 идентичных, имеющих одинаковую настройку

  • Гальваническая изоляция: между каналами, по питанию

  • Компенсация термо-ЭДС: свободных концов термопары и подавления нуля входного сигнала

  • Датчики температуры: обеспечивающие компенсацию термо-ЭДС свободных концов термопары, установлены на клеммно-блочном соединителе

  • Номинальная статическая характеристика преобразования сигналов термопар не линеаризована

  • Начальное значение входного сигнала: от 0 до 40 мВ

  • Диапазон изменения входного сигнала: от 1 до 100 мВ

  • Диапазоны выходного сигнала: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн<0,5кОм)

  • Основная приведенная погрешность преобразования: ±0,25%

  • Температура окружающей среды: от -40°С до +70°С

  • Питание: нестабилизированное 24В±15%

  • Ток потребления: не более 120 мА

  • Корпус (ВхШхГ): 44х92х123 IP30, крепление: рельс DIN35х7.5 EN50022, масса: не более 0,24кг.

Примечание.

1. Заказ блока преобразования имеет следующую форму:

Тип прибора БПТ-22

  • Тип датчика (термопара)
  • Условное обозначение номинальной статической характеристики преобразования
  • Диапазон измеряемых температур
  • Тип выходного сигнала

2. По отдельному заказу блоки БПТ-22 могут быть изготовлены и настроены на нестандартные значения начального значения и диапазона изменения входного сигнала

Обозначение при заказе:

БПТ-22-D-N-K-T-L,

Где:

  • D - тип датчика и условное обозначение номинальной статической характеристики:
  • ПР,Е(ЭДС), ПП, ВР-3, ВР-2, ВР-1, ХА, ХК
  • N - начальное значение измеряемой температуры: в градусах Цельсия
  • K - конечное значение измеряемой температуры: в градусах Цельсия
  • T - выходной сигнал: 0-5 мА; 0-20мА, 4-20 мА; 0-10 В
  • L — наличие и длина клеммно-блочного соединителя входных и выходных сигналов:
  • 0 — КБЗ отсутствует,
  • 0,5 — КБЗ-16-12-0,5
Примечание. Цифра 0,5 соответствует стандартной длине соединителя в метрах.
Сделать заказ и запросить дополнительную информацию по БПТ-22 Вы можете здесь.
