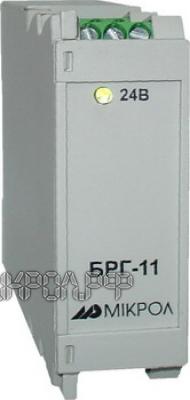

Блок гальванической развязки БРГ-11

БРГ-11 – это преобразователь, предназначенный для гальванического разделения выходного и входного аналогового сигнала постоянного тока/напряжения в постоянный выходной при автономном или системном использовании.

Используется БРГ-11 в качестве контроля электроустановок и сетей, энергоемких объектов в АСУ ТП и для автоматизации электроэнергетических объектов, телемеханизации.

Устройство и принцип действия

Корпус блока выполнен из ударопрочного  материала. Сзади БРГ-11 имеется захват для установки контроллера на DIN-рейку. Внутри корпуса установлена плата гальванической развязки аналогового сигнала, представляющую собой печатную плату с радиоэлементами, которая состоит:

  • из входного устройства с возможностью гальванического разделения входной цепи от схемы преобразователя;

  • из преобразователя напряжение – ток;

  • из усилителя гальванического сигнала разделителя.

Выбор входной/выходной характеристики происходит с использованием блока перемычек.

БРГ-11 питается от источника постоянного напряжения в 24В. Источник питания поступает через предохранитель на импульсный преобразователь, который образовывает необходимое напряжение для работы блока и создает от цепей питания гальваническую развязку. Свечение светодиода на панели блока указывает о наличии напряжения на входе БРГ-11

Технические характеристики
  • Сопротивление изоляции: ≥ 40МОм при 1500В;

  • Диапазоны входного сигнала:

    • 0 – 10 В (Rвх = 20 кОм);

    • 0 – 5 мА (Rвх = 200 Ом);

    • 0(4) – 20 мА (Rвх = 50 Ом);

  • Диапазон выходного сигнала:

    • 0 – 10 В (Rн ≥ 2 кОм);

    • 0 – 5 мА (Rн ≤ 2 кОм);

    • 0(4) – 20 мА (Rн ≤ 0,5 кОм);

  • Основная приведенная погрешность преобразования: ±0,2%;

  • Напряжение питания постоянного тока: 19 – 30 В;

  • Период измерения при преобразовании входного сигнала от 0 до 100%: ≤ 0,5 сек;

  • Дополнительная погрешность в рабочем диапазоне температур:  ±0,15%/10 °С;

  • Ток потребления: ≤ 125 мА;

  • Температура ОС:  -40 … +70 °С;

  • Класс защиты: IP30;

  • Масса: ≤ 0,23 кг;

  • Корпус:  75×26×120 мм.

Обозначение при заказе:

БРГ-11-А-В,

где:
А — код входного сигнала:
1 — 0-5 мА; 2 — 0-20 мА; 3 — 4-20 мА; 4 — 0-10 В
B — код выходного сигнала:
1 — 0-5 мА; 2 — 0-20 мА; 3 — 4-20 мА; 4 — 0-10 В


Сделать заказ и запросить дополнительную информацию по БРГ-11 Вы можете здесь.
