БРГ-12


Продукция > Функциональная аппаратура > БРГ-12

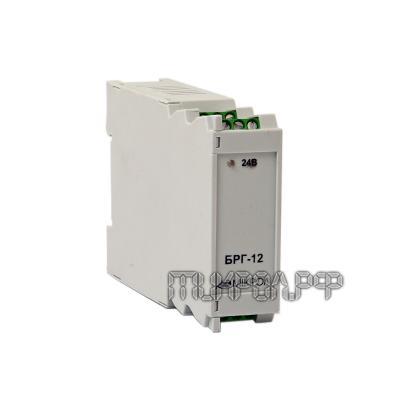

Преобразователь БРГ-12

Преобразователь-разветвитель БРГ-12 предназначен для преобразования и разветвления унифицированного сигнала постоянного тока в два гальванически развязанные выходные унифицированные сигналы постоянного тока

Функции
  • Разветвление и гальваническая развязка унифицированных аналоговых сигналов.
  • Контроль работы электрических сетей и установок постоянного тока.
  • АСУТП энергоемких объектов различных отраслей промышленности.
  • Преобразование сигналов от датчиков.
Технические характеристики БРГ-12
  • Количество входов: 1.
  • Количество выходов: 2.
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию).
  • Сопротивление изоляции: не менее 40МОм при 1500В.
  • Диапазоны входного сигнала:
    • 0-5 мА (Rвх=200 Ом);
    • 0(4)-20 мА (Rвх=50 Ом);
    • 0-10 В (Rвх=20 кОм).
  • Диапазон выходных сигналов:
    • 0-5 мА (Rн<=2 кОм);
    • 0(4)-20 мА (Rн<=0,5 кОм);
    • 0-10 В (Rн>=2 кОм).
  • Время установления выходного сигнала при изменении входного от 0 до 100%: не более 0,5 сек.
  • Основная приведенная погрешность преобразования: ±0,2%.
  • Дополнительная погрешность в рабочем диапазоне температур ±0,15%/10°С.
  • Напряжение питания постоянного тока от 19В до 30В.
  • Ток потребления: не более 125 мА.
  • Температура окружающей среды от -40°С до +70°С.
  • Масса блока не более 0,23 кг.
  • Корпус (ВхШхГ) 75х26х120 DIN35х7,5, IP30.

Обозначение при заказе

БРГ-12-А-В-С, где:

А — код входного сигнала:

  • 1 — 0-5 мА;
  • 2 — 0-20 мА;
  • 3 — 4-20 мА;
  • 4 — 0-10 В

B — код первого выходного сигнала:

  • 1 — 0-5 мА;
  • 2 — 0-20 мА;
  • 3 — 4-20 мА;
  • 4 — 0-10 В

С — код второго выходного сигнала:

  • 1 — 0-5 мА;
  • 2 — 0-20 мА;
  • 3 — 4-20 мА;
  • 4 — 0-10 В

Сделать заказ и запросить дополнительную информацию по БРГ-12 Вы можете здесь.
