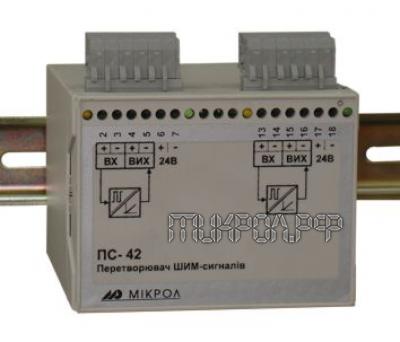

Преобразователь ШИМ сигнала ПС-42

Предназначен для пропорционального преобразования ШИМ сигнала в выходной унифицированный сигнал постоянного тока

Область применения
  • Преобразование широтно-импульсно модулированных сигналов различных выходных формирователей и устройств

  • Управление исполнительными механизмами и устройствами в контурах регулирования технологических параметров

  • Автоматизация объектов электроэнергетики и АСУТП различных отраслей промышленности

  • Системы управления технологическими процессами

  • Измерительные системы

Технические характеристики
  • Количество независимых гальванически разделенных каналов: 2

  • Гальваническое разделение каждого канала: между входом и выходом

  • Входной импульсный сигнал:

  • период следования импульсов: от 0,1 до 120 сек

  • амплитуда импульса: лог. "0" от 0 до 7В, лог. "1" от 20 до 30В

  • Диапазон изменения выходного сигнала: 0-5мА (Rн<2кОм), 0-20мА, 4-20мА (Rн10кОм)

  • Основная приведенная погрешность преобразования входного сигнала выражена в процентах от номинального диапазона изменения выходного сигнала: не превышает ±0,5%

  • Электрическое сопротивление изоляции, между входом и выходом составляет при температуре 20°С и влажности не более 80%: 20МОм

  • Температура окружающей среды: от -40°С до +70°С

  • Напряжение питания: =24В ± 15% постоянного тока

  • Ток потребления одного канала: не более 80мА

  • Масса блока: не более 0,5 кг

  • Корпус (ВхШхГ): 75х100х110 DIN VDE 0470, IP30

  • Крепление: рельс DIN35х7.5 EN50022 или настенное

Обозначение при заказе:

ПС-42-A-C-U,

Где:
A - период следования импульсов входного сигнала: 0,1 до 120,0 (в секундах)
C - код выходного аналогового сигнала:
1 - 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА, 4 - 0-10В
U - напряжение питания преобразователя: 24 - 24В постоянного тока


Сделать заказ и запросить дополнительную информацию по ШИМ сигнала ПС-42 Вы можете здесь.
