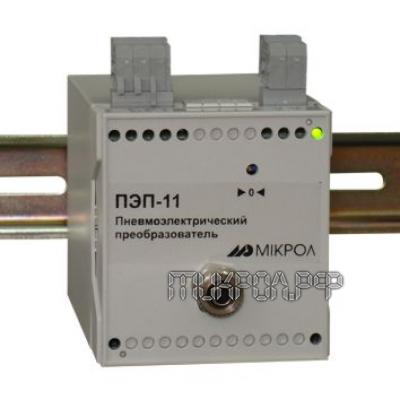

Пневмоэлектрический преобразователь ПЕП-11

Предназначен для пропорционального преобразования аналоговых пневматических сигналов в выходные унифицированные аналоговые электрические сигналы постоянного тока.

Предназначен для пропорционального преобразования избыточного давления сжатого воздуха, поступающего от пневматических устройств давления, разрежения, разности давления, уровня и плотности жидкости.

Область применения
  • Преобразование сигналов от датчиков и других устройств, имеющих пневматический аналоговый выход

  • Связь пневматических средств измерения и регулирования с электрическими системами измерения, регулирования и управления

  • Системы управления технологическими процессами

  • Измерительные системы

Технические характеристики
  • Диапазон изменения входного сигнала: 0-10, 0-50, 0-100, 0,2-100, 0-200 кПа

  • Измеряемая среда: воздух

  • Диапазон изменения выходных сигналов: 0-5мА (Rн<2кОм), 0-20мА, 4-20мА (Rн<0,5кОм)

  • Основная приведенная погрешность преобразования: не превышает
    для диапазона 0-10 кПа ±1,0%
    для диапазонов 0-50, 0-200 кПа ±0,5%
    для диапазонов 0-100, 0,2-100 кПа ±0,25%

  • Температура окружающей среды: от -40°С до +70°С

  • Напряжение питания: ~(220±22)В, (50±1)Гц переменного тока или =24В ±10% постоянного тока

  • Потребляемая мощность: не более 7Вт

  • Присоединительные размеры пластиковых трубок: (нар х внутр) 6х4, 8х6 мм

  • Масса блока: не более 0,9 кг

  • Корпус (ВхШхГ): 77х100х110 DIN VDE 0470, IP30

  • Крепление: рельс DIN35х7.5 EN50022 или настенное

Обозначение при заказе:

ПЕП-11—A—C—P—T—U,

где:
A — код входного сигнала:
  • 1-(0-10кПа),
  • 2-(0-50кПа),
  • 3-(0-100кПа),
  • 4-(20-100кПа),
  • 5-(0-200кПа)
C — код выходного аналогового сигнала:
  • 1-(0-5мА),
  • 2-(0-20мА),
  • 3-(4-20мА)
P — тип измеряемого давления:
  • 1 — абсолютное,
  • 2 — относительное,
  • 3 — дифференциальное
T — код присоединения для пластиковых трубок:
  • 1 — (6х4),
  • 2 — (8х6)
U — напряжение питания преобразователя:
  • 220 — 220В переменного тока,
  • 24 — 24В постоянного тока
