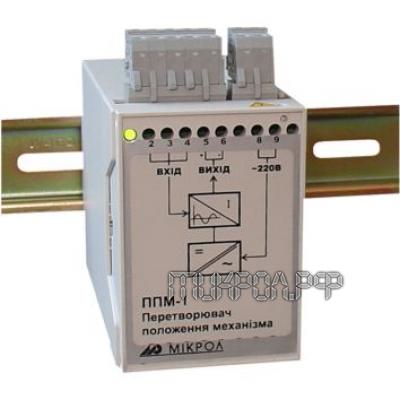

Преобразователь положения исполнительного механизма ППМ-1
- Предназначен для дистанционного указания положения выходного вала электрического исполнительного механизма, имеющего индуктивный или реостатный датчик.
- Может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.
-
Системы автоматического регулирования и управления технологическими процессами в промышленности
-
Системы указания положения выходного вала исполнительного механизма, имеющего индуктивный или реостатный датчик
-
Преобразование сигналов от индуктивных или реостатных датчиков электроисполнительных механизмов в выходной унифицированный сигнал постоянного тока
-
Количество независимых каналов: 1
-
Схема подключения датчика: двух,- трехпроводная
-
Диапазон изменения выходного сигнала: 0-5мА (Rн<2кОм), 0-20мА, 4-20мА (Rн10кОм)
-
Напряжение питания: от сети переменного тока ~220(+22,-33)В, (50±1)Гц
-
Ток потребления, не более: 50 мА
-
Потребляемая мощность, не более: 11Вт
-
Температура окружающей среды: от -40°С до +70°С
-
Масса блока: не более 0,5 кг
-
Корпус (ВхШхГ): 95х55х105 DIN VDE 0470, IP30
-
Крепление: рельс DIN35х7.5 EN50022 или настенное
ППМ-1-A-В-CС,
где:
А — Код схемы подключения датчика:
2 — для подключения 2-х проводных датчиков,
3 — для подключения 3-х проводных датчиков,
В — Тип датчика:
1 — резистивный датчик положения,
2 — индуктивный датчик положения,
СС — Код выходного аналогового сигнала:
01 — 0-5 мА
02 — 0-20 мА
03 — 4-20 мА
04 — -5..+5 мА
05 — -20…+20 мА
06 — 0-10B
Сделать заказ и запросить дополнительную информацию по ППМ-1 Вы можете здесь.
