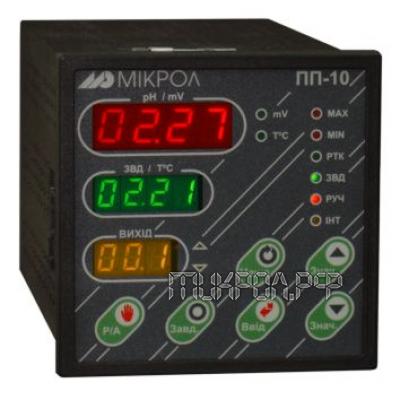

Преобразователь-регулятор потенциометрический ПП-10

  • Микропроцессорный преобразователь-регулятор потенциометрический ПП-10-2, в комплекте с измерительным преобразователем ПП-10-1, измеряет и регулирует, - в зависимости от конфигурации, величину pH или редокс-потенциал (мВ/ORV) в водных растворах.
  • Измерительный преобразователь ПП-10-1 предназначен для преобразования э.д.с. чувствительных элементов первичных преобразователей, применяемых для потенциометрических измерений, в электрический непрерывный выходной сигнал постоянного тока.
Конструктивные особенности

Преобразователь-регулятор потенциометрический ПП-10 состоит из

  • Измерительного преобразователя ПП-10-1
  • Микропроцессорного преобразователя-регулятора ПП-10-2

Измерительный преобразователь ПП-10-1 имеет вход для подключения:

  • Измерительной ячейки pH (стеклянного и опорного электрода)
  • Измерительной ячейки редокс-потенциала (металлического и опорного электрода).

Выход преобразователя ПП-10-1 подключается к входу преобразователя-регулятора потенциометрического ПП-10-2. Ко второму аналоговому входу регулятора ПП-10-2 может быть подключен термопреобразователь сопротивления для автоматической коррекции измеряемого параметра по температуре.

Область применения
  • Измерения контролируемого входного физического параметра - значения величины pH или редокс-потенциала (мВ/ORV) и температуры среды (раствора), обработки, преобразования и отображения текущих значений на встроенных четырехразрядных цифровых индикаторах
  • Преобразователь-регулятор предназначен как для автономного, так и для комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве.
  • Системы промышленной автоматики
  • Системы цифровой индикации технологических параметров
  • Удаленные устройства связи с объектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Удаленный сбор данных, диспетчерский контроль, управление производством
Функциональные возможности
  • 2-х, 3-х позиционный регулятор, П, ПИ, ПД, ПИД-импульсный регулятор
  • Индикатор физических величин: pH или редокс-потенциала (мВ/ORV). Контроль и индикация температуры среды.
  • Преобразователь-регулятор формирует выходной импульсный сигнал управления внешним интегральным исполнительным механизмом постоянной, обеспечивая импульсное регулирование входного параметра по П, ПИ, ПД или ПИД закону в соответствии с заданной пользователем логикой работы и параметрами регулирования
  • Преобразователь-регулятор формирует выходные сигналы технологической сигнализации, на передней панели имеются индикаторы для сигнализации технологически опасных зон, сигналы превышения (занижения) регулируемого или измеряемого параметра
  • Прямое, обратное регулирование
  • Статическая и динамическая балансировка узла задатчика
  • Функция линейного изменения заданной точки
  • Гальванически разделенный аналоговый выход измеренного значения 0(4)-20 мА свободно выбираемый и масштабируемый для ре трансмисии параметров: величины pH, редокс-потенциала или температуры
  • Регулятор ПП-10-2 обеспечивает высокую точность поддержания значения измеряемого параметра
  • Цифровая калибровка начала шкалы и диапазона измерения
  • Масштабирование шкал измеряемых параметров в произвольных технологических единицах
  • Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу
  • Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
  • Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
  • Мониторинг исправности датчиков (их линий связи или измерительного канала) с программируемой системой безопасного управления исполнительными механизмами
  • Функция ограничения аналогового выхода (или аналоговой ячейки импульсного регулятора)
  • Четыре программируемых дискретных выхода
  • Автоматическая коррекция положения исполнительного механизма
  • Конфигурирование параметров интегральных исполнительных механизмов постоянной скорости: время механизма Тм, минимальная длительность импульса Тмин
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
  • Количество приборов в сети RS-485: до 255
  • Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов
Технические характеристики
  • Количество каналов измерения: 2
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: не более 0,1 сек
  • Период обновления информации на дисплее: не более 0,5 сек
  • Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм)
  • Входные сигналы от термопреобразователей сопротивления ТСП 50П, 100П, ТСМ 50М, 100М
  • Основная приведенная погрешность измерения: ±0,2%
  • Разрешающая способность цифровой индикации: ±0,01%
  • Количество разрядов цифрового индикатора: 4 (на каждый канал)
  • Высота цифр светодиодных индикаторов: 10 мм
  • 4 дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя)
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
  • Потребляемая мощность: не более 8,5 Вт
  • Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30
  • Монтажная глубина: 240 мм
  • Масса блока: не более 1,1 кг
Обозначение при заказе:

Измерительный преобразователь ПП-10-1- Е-Р-К-S-Т-С,

Где:

  • E - тип и марка подключаемого электрода:
  • Р - диапазон измерения рН (Ех), указать начальное и конечное значение измеряемой величины
  • К - координаты изопотенциальной точки
  • S - крутизна характеристики
  • Т - диапазон температур измеряемой среды
  • C - код выходного аналогового сигнала: 1 - 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА, 4 - 0-10В

Микропроцессорный регулятор ПП-10-2-АА-ВВ-С-DD,

Где:
АА код входа 1-го канала измерения pH или редокс потенциала (сигнал от измерительного преобразователя)
01 - 0-5 мА, 02 - 0-20 мА, 03 - 4-20 мА

ВВ код входа 2-го канала измерения температуры:
01 - 0-5 мА, 02 - 0-20 мА, 03 - 4-20 мА, 04 - 0-10 В
05 - ТСМ 50М, W100=1,426, -50 ... +200°С
06 - ТСМ 100М, W100=1,426, -50 ... +200°С
07 - ТСП 50П, W100=1,391, -50 ... +200°С
08 - ТСП 100П, W100=1,391, -50 ... +200°С

C - код выходного аналогового сигнала: 1 - 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА, 4 - 0-10В

DD — наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
Т 0 — КБЗ отсутствует,
Т 0,75 — транзисторными выходами КБЗ-25-11-0,75,
Р 0,75 — с релейными выходами КБЗ-28Р-11-0,75,
С 0,75 — с симисторными выходами КБЗ-28С-11-0,75,
К 0,75 — с твердотельными реле КБЗ-29К-11-0,75.

Примечания

1. Буква соответствует типу выходного сигнала и типу соединителя:
Т — транзисторный, Р — релейный, С — симисторный, К — твердотельное реле
2. Цифра 0,75 соответствует стандартной длине соединителя в метрах.


Сделать заказ и запросить дополнительную информацию по ПП-10 Вы можете здесь.
