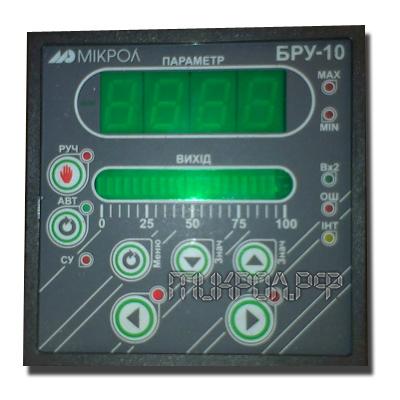

Блок ручного управления БРУ-10

Блок  БРУ-10 – микропроцессорное устройство ручного контроля импульсными и аналоговыми исполнительными механизмами, предназначенное для автоматизации процессов производства в комплексных и локальных системах, определения входной физической характеристики, преобразования, обработки и вывода на экран текущего значения.

Работой блока БРУ-10 управляет микроконтроллер RISC архитектуры с низким потреблением.

Функциональность

Блок ручного управления БРУ-10 может работать как:

  • Индикатор двух физических величин
  • Ручной аналоговый задатчик аналоговых унифицированных сигналов
  • Ручной задатчик импульсных сигналов типа больше-меньше
  • Станция ручного управления аналоговым исполнительным механизмом
  • Станция ручного управления импульсным исполнительным механизмом
  • Преобразователь импульсных сигналов больше-меньше в выходной унифицированный сигнал
  • Преобразователь импульсных ШИМ-сигналов в выходной унифицированный сигнал
  • Преобразователь (конвертор) входных аналоговых унифицированных сигналов в выходной аналоговый унифицированный сигнал
Технические характеристики БРУ 10
  • Количество каналов: 2;
  • 3-х уровневая изоляция;
  • Период определения: 0,25 сек;
  • Сигналы входа: 0 – 5 мА;
  • Погрешность сигнала: ±0,1 %;
  • Диапазон изменения установки задания: 0 – 100%;
  • Погрешность измерения: ±0,2 %;
  • Точность индикации: < 5,0% (< 2,5%) – линейная , < 0,1% – цифровая;
  • Разряды линейного индикатора:  21;
  • ысота цифр индикаторов:  10 мм;
  • Высота сегмента индикаторов:  5 мм;
  • Способность контактов реле с магнитной блокировкой:
    • переменный ток ... ≤ 220В, ≤ 0,100 А;
    • постоянный ток ... ≤ 30 В, ≤ 0,250 А;
  • Температура ОС:  -40 … +70 °С;
  • Напряжение сети: переменное 220В, 50 Гц;
  • Потребляемая мощность: ≤ 6 Вт
  • Корпус: 96×96×185
  • Класс защиты: IP30;
  • Глубина монтажа: 240 мм;
  • Масса: 1,1 кг.
  • Блок ручного управления, задания, индикации БРУ-10
Режимы работы

Путем конфигурации устанавливается один из семи режимов работы прибора:

Составные узлы блока управления БРУ-10:

  • Режим 0: Индикатор двух физических величин на цифровом и линейном индикаторе. Ручной аналоговый задатчик аналоговых унифицированных сигналов (управляемый клавишами на передней панели).
  • Режим 1: Станция ручного управления аналоговым исполнительным механизмом с внешним переключением управляющих цепей.
  • Режим 2: Станция ручного управления аналоговым исполнительным механизмом с внутренним переключением управляющих цепей.
  • Режим 3: Станция ручного управления импульсным исполнительным механизмом с внешним переключением управляющих цепей с индикацией положения исполнительного механизма с помощью внутреннего интегратора. Задатчик импульсных сигналов типа больше-меньше.
  • Режим 4: Преобразователь импульсных сигналов больше-меньше от импульсного регулятора в выходной унифицированный сигнал.
  • Режим 5: Преобразователь импульсных ШИМ-сигналов от ШИМ-модулятора в выходной унифицированный сигнал. Индикация ШИМ-сигнала на светодиодном индикаторе "меньше".
  • Режим 6: Преобразователь (конвертор) входных аналоговых унифицированных сигналов в выходной аналоговый унифицированный сигнал. Возможность масштабирования и преобразования (прямая или обратная) шкал. Например, преобразование входного сигнала 0-100% 0-20мА в выходной аналоговый сигнал 0-5мА - от 20% до 75% входного сигнала, но преобразованного в 0-100% выходного сигнала.
  • Режим 7: Задатчик аналоговых и импульсных сигналов. Индикатор двух физических величин.
  • Режим 8: Задатчик аналоговых и импульсных сигналов (с защищенным режимом изменения аналогового сигнала). Индикатор двух физических величин.
    Режимы работы ручной-автомат, индикация режима работы
  • Статическая и динамическая балансировка, обеспечение безударности переключения
  • Индикация физической величины (параметр, положение механизма) на цифровом индикаторе, сигнализация минимального и максимального значения на светодиодных индикаторах
  • Индикация значения выходного управляющего воздействия на линейном индикаторе
  • Индикация сигналов больше-меньше на светодиодных индикаторах
  • Ре трансмиссия входного сигнала
  • Программная калибровка (выполняемая пользователем) начала шкалы и диапазона измерения двух аналоговых входов и аналогового выхода
  • Масштабирование шкал измеряемых параметров в произвольных технологических единицах
  • Программирование метода линейной индикации: сегмент, гистограмма
  • Входной цифровой фильтр аналоговых входов
  • Программируемая скорость динамической балансировки
  • 2 канала измерения аналоговых величин.
  • 2 задатчика - аналоговый и импульсный.
  • Панель индикации: 4-х разрядный цифровой и линейный 21 сегментный индикатор.

Клавиши управления исполнительными механизмами, задатчиками, программирования.

Предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:
  • Многофункциональной станции ручного управления аналоговыми или импульсными исполнительными механизмами
  • Блока ручного задатчика аналогового сигнала
  • Блока ручного задатчика импульсных сигналов "больше"-"меньше"
  • Цифрового индикатора двух технологических параметров
Обозначение при заказе

БРУ-10-А-В-C-U-DD

где:

А, B — код входа 1-го и 2-го каналов: 1 — 0-5 мА; 2 — 0-20мА, 3 — 4-20 мА, 4 — 0-10 В

С — диапазон изменения выходного сигнала: 1 — 0-5 мА; 2 — 0-20мА, 3 — 4-20 мА; 4 — 0-10 В

U — напряжение питания: 220 — ~220В 50Гц

DD — тип и длина клеммно-блочного соединителя входных и выходных сигналов:

0 — КБЗ отсутствует,

0,75 — КБЗ-24-14-0,75


Сделать заказ и запросить дополнительную информацию по БРУ-10 Вы можете здесь.
