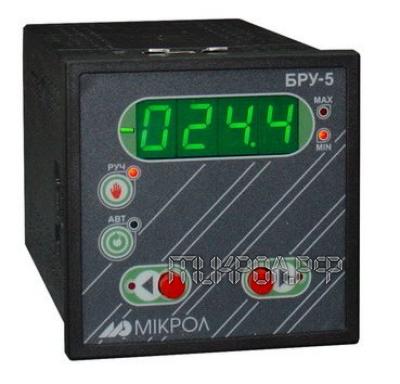

Блок ручного управления импульсный БРУ-5, БРУ-5К1

Предназначен для использования в системах промышленной автоматизации производственных процессов в качестве:

  • Блока ручного задатчика импульсных сигналов "больше"-"меньше"
  • Блока ручного управления импульсным исполнительным механизмом (ИМ)

Блоки БРУ-5 выполнены в корпусе с передней панелью 96х96, блоки БРУ-5К1 - 48х96

Область применения
  • Блок управления для ручного переключения управляющих цепей регулятора с автоматического режима управления на ручное и обратно при помощи клавиши на передней панели
  • Блок управления для дистанционного переключения режима управления ручной/автомат, при помощи внешних сигналов, подаваемых на клеммно-блочный соединитель
  • Цифровой индикатор технологического параметра, сигнала положения ИМ, в пределах от 0,0 до 100,0 %
Функциональные возможности
  • Цифровая калибровка измерительного канала
  • Масштабирование шкал измеряемых параметров в произвольных технологических единицах
  • Цифровая фильтрация
  • Извлечение квадратного корня
  • Линеаризация входного сигнала по 16 точкам
  • Технологическая сигнализация на передней панели отклонения от уставок минимум и максимум
  • Коммутация цепей ручного управления кнопками ">" и "<" с самовозвратом и встроенной электрической блокировкой от одновременного включения
  • Два светодиодных индикатора на передней панели для индикации состояния ключей ">" и "<"
  • Светодиодная индикация режима управления ручной/автомат
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)

Блок коммутации сигналов БКС-4

  • Увеличение количества групп переключающих контактов блоков БРУ-5, БРУ-5К1 возможно с помощью дополнительного внешнего устройства БКС-4(поставляется по отдельному заказу)

Конфигурирование прибора

  • Конфигурирование прибора, изменение настроек и параметров, осуществляется: по интерфейсу RS-485 или с помощью инженерного пульта ПУ-57, поставляемого по отдельному заказу
Технические характеристики
  • Входной аналоговый сигнал: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
  • Основная приведенная погрешность измерения: ±0,2%
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов: 14 мм
  • Коммутационная способность контактов реле с магнитной блокировкой:
  • постоянный ток … <34 В,  <0,25 А
  • переменный ток … <220 В, <0,25 А
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания БРУ-5:      ~220(+22,-33)В, (50±1)Гц переменного тока или 24(±4)В постоянного тока
  • Напряжение питания БРУ-5К1: 24(±4)В постоянного тока
  • Потребляемая мощность:  не более 7 Вт (~220В) - для БРУ-5
  • Ток потребления:  не более  150 мА - для БРУ-5К1
  • Корпус (ВхШхГ): щитовой 96х96х189 мм DIN43700, IP30. Монтажная глубина: 190 мм  - для БРУ-5
  • Корпус (ВхШхГ): щитовой 48х96х170 мм DIN43700, IP30. Монтажная глубина: 170 мм  - для БРУ-5К1
  • Масса блока: не более  1,0 кг (БРУ-5), не более  0,33 кг (БРУ-5К1)
Обозначение при заказе:

БРУ-5 - А - DD - U
БРУ-5К1 - А - DD

где:
А -  код входа:  1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА, 4 - 0-10 В
B - код выходного аналогового сигнала: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В
U - напряжение питания: 220 - 220В переменного тока, 24 - 24В постоянного тока
DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
                0 - КБЗ отсутствует,
                0,75 - КБЗ-24-19-0,75
Примечание.
Цифра 0,75 соответствует стандартной длине соединителя в метрах.

Обозначение при заказе инженерного пульта:
Пульт инженерный ПУ-57-01
