Индикатор технологический ИТМ-20У, ИТМ-22У

Универсальный многофункциональный двухканальный индикатор-регулятор

  • Предназначен для измерения, контроля и автоматического регулирования двух входных технологических параметров (температура, давление, расход, уровень и других физических величин).

Может исполнять функции:

  • Индикатора двух параметров с  уставками для сигнализации минимума и максимума
  • Двухпозиционного или трехпозиционного регулирования температуры, давления, расхода, уровня и других величин, физическое значение которых может быть преобразовано в универсальный сигнал
  • Работает с датчиками как унифицированных токовых сигналов, так и с датчиками температуры: термосопротивления, термопары.
  • Обеспечивает управление двухпозиционной и трехпозиционной нагрузкой.

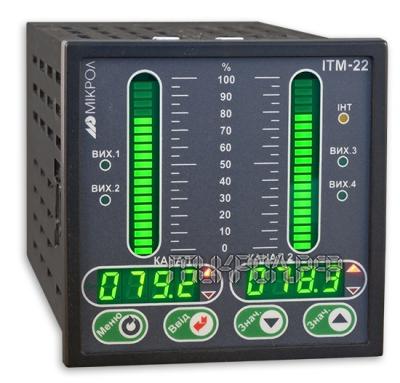

  • ИТМ-20У отличается от ИТМ-22У исполнением лицевой панели - отсутствием линейных (шкальных) индикаторов.
Область применения:
  • Системы промышленной автоматики
  • Системы цифровой индикации технологических параметров
  • Удаленные устройства связи с объектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Удаленный сбор данных, диспетчерский контроль, управление производством
Дополнительные функциональные возможности:
  • Подключенные к прибору источники сигналов гальванически изолированы между собой и изолированы от других цепей прибора;
  • Индикация параметров в технологических единицах на цифровых;
  • Автоматическая калибровка начала шкалы и диапазона измерения;
  • Задание и сигнализация отклонения от уставок минимум и максимум;
  • Тип технологической сигнализации: без запоминания срабатывания, с запоминанием и квитированием;
  • Входной цифровой фильтр аналоговых входов;
  • Функция интегрирования расхода от датчика расхода;
  • Извлечение квадратного корня (измерение расхода по перепаду давления);
  • Линеаризация входного сигнала (по 16 точкам);
  • Четыре свободно-программируемых дискретных выхода;
  • Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода) и обобщенная сигнализация;
  • Сохранение параметров при отключении питания;
  • Защита от несанкционированного изменения параметров;
  • Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация);
  • Количество приборов в сети RS-485: до 255.
Технические характеристики
  • Количество каналов измерения: 2
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: не более 0,1 сек
  • Период обновления информации на дисплее: не более 0,5 сек
  • Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм)
  • Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
  • Сигналы от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) по ДСТУ 2837-94, DIN 584-1
  • Основная приведенная погрешность измерения: ± 0,2%
  • Разрешающая способность цифровой индикации: ±0,01%
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов: 10 мм
  • Выходной аналоговый сигнал: 0-5 мА (Rн 2кОм), 0-20 мА, 4-20 мА (Rн 500 Ом), 0-10В (Rн 2кОм - по требованию заказчика)
  • Дискретные и импульсные сигналы: реле 220В 8А, оптосимистор с внутреней схемой перехода через ноль до 600В-50мА, твердотельное реле 60В-1ААС/2АDC, транзистор ОК 40В 100мА ( в зависимости от заказа). Групповая развязка.
  • Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
  • Потребляемая мощность: не более 8,5 Вт
  • Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30
  • Монтажная глубина: 240 мм
  • Масса блока: не более 1,1 кг
Обозначение при заказе:

ИТМ-20У-АА-ВВ-С-DD,

Где:
АА и ВВ, соответственно код входа 1-го и 2-го каналов:

  1. унифицированный 0-5 мА
  2. унифицированный 0-20 мА
  3. унифицированный 4-20 мА
  4. унифицированный 0-10 В
  5. Напряжение 0 … 75 мВ
  6. Напряжение 0 … 200 мВ
  7. Напряжение 0 … 2В
  8. ТСМ 50М, W100=1,426, -50 … +200°С
  9. ТСМ 100М, W100=1,426, -50 … +200°С
  10. ТСМ гр.23, -50 … +180°С
  11. ТСП 50П, W100=1,391, -50 … +650°С
  12. ТСП 100П, W100=1,391, -50 … +650°С
  13. ТСП гр.21, -50 … +650°С
  14. Термопара ТХА, 0 … +1300°С
  15. Термопара ТХК, 0 … +800°С

C - код выходного аналогового сигнала: 1 - 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА, 4 - 0-10В

DD — наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
Т 0 — КБЗ отсутствует,
Т 0,75 — с транзисторным выходом КБЗ-25-11-0,75,
Р 0,75 — с релейным выходом КБЗ-28Р-11-0,75,
С 0,75 — с симисторными выходами КБЗ-28С-11-0,75,
К 0,75 — с твердотельными реле КБЗ-28К-11-0,75.

Примечание.

1. Буква соответствует типу выходного сигнала и типу соединителя:
Т — транзисторный, Р — релейный, С — симисторный, К — твердотельное реле
2. Цифра 0,75 соответствует стандартной длине соединителя в метрах.
