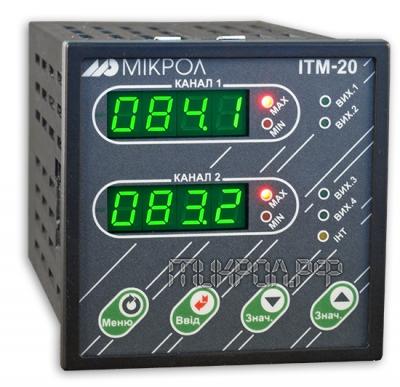

Индикатор технологический микропроцессорный ИТМ-20

Универсальный многофункциональный двухканальный индикатор-регулятор

  • Предназначен для измерения, контроля и автоматического регулирования двух входных технологических параметров (температура, давление, расход, уровень и других физических величин), значение которых может быть преобразовано в унифицированный сигнал.
  • Обеспечивает управление двухпозиционной и трехпозиционной нагрузкой и исполнительными механизмами.
  • ИТМ-20 отличается от ИТМ-22 исполнением лицевой панели - отсутствием линейных (шкальных) индикаторов.
Область применения
  • Индикатор - индикатор двух параметров с выходными уставками сигнализации минимум и максимум
  • Двухпозиционное и трехпозиционное регулирование температуры, давления, расхода, уровня и других величин, физическое значение которых может быть преобразовано в унифицированный сигнал
  • Системы промышленной автоматики
  • Системы цифровой и линейной индикации технологических параметров
  • Удаленные устройства связи с объектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Удаленный сбор данных, диспетчерский контроль, управление производством
Функциональные возможности
  • Подключение к прибору источников унифицированных сигналов
  • Индикация параметров в технологических единицах
  • Цифровая калибровка начала шкалы и диапазона измерения
  • Задание и сигнализация отклонения от уставок минимум и максимум
  • Тип технологической сигнализации: без запоминания срабатывания, с запоминанием и квитированием
  • Входной цифровой фильтр аналоговых входов
  • Извлечение квадратного корня (измерение расхода по перепаду давления)
  • Линеаризация входного сигнала (по 16 точкам)
  • Четыре свободно-программируемых дискретных выхода
  • Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода) и обобщенная сигнализация
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
  • Количество приборов в сети RS-485: до 255
Технические характеристики
  • Количество каналов измерения: 2
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: 0,5 сек
  • Входные сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>50кОм)
  • Основная приведенная погрешность измерения: ±0,2%
  • Разрешающая способность цифровой индикации: ±0,01%
  • Количество разрядов цифрового индикатора: 4 (на каждый канал)
  • Высота цифр светодиодных индикаторов: 10 мм
  • 4 дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя)
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц
  • Потребляемая мощность: не более 8,5 Вт
  • Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30
  • Монтажная глубина: 240 мм
  • Масса блока: не более 0,95 кг
Обозначение при заказе:

ИТМ-20-А-В-DD-U,

Где:
А и В - код входа 1-го и 2-го каналов: 1 - 0-5 мА; 2 - 0-20мА, 3 - 4-20 мА; 4 - 0-10 В

DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:

  • Т 0 - КБЗ отсутствует
  • Т 0,75 - КБЗ-16-17-0,75 - транзисторные выхода
  • Р 0,75 - КБЗ-20Р-12-0,75 - механическое реле (переключаемый контакт)
  • С 0,75 - КБЗ-20С-12-0,75 - твердотельное (немеханическое) реле
  • К 0,75 - КБЗ-20К-12-0,75 - оптосимисторный выход

Цифровое значение 0,75 соответствует стандартной длине соединителя и может быть указана заказчиком в пределах от 0,5 до 2,0 метров

U - напряжение питания:

  • 220 - 220В переменного тока
  • 24 - 24В постоянного или переменного тока
