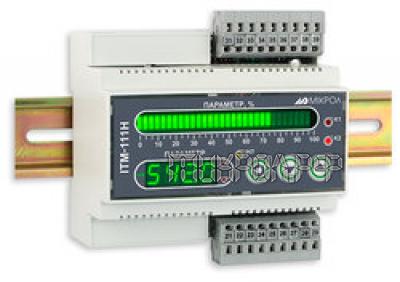

Индикатор технологический микропроцессорный ИТМ-111Н

Индикатор технологический микропроцессорный ИТМ-111Н предназначен для измерения одного входного физического параметра (температура, давление, расход, уровень и т. п.), обработки, преобразования, использования математических функций и отображения на встроенном четырехразрядном цифровом дисплее и на горизонтальном линейном индикаторе

Один аналоговый вход:
  • унифицированный сигнал;
  • напряжение;
  • термопреобразователь сопротивления;
  • термопара.
Интерфейс/протокол/режим в сети:
  • RS-485 / ModBus / MASTER или SLAVE
Выход аналоговый (опция):
  • 0-5 мА (Rн<=2кОм);
  • 0(4)-20 мА (Rн<=500 Ом);
  • 0-10В (Rн>=2кОм) - по отдельному заказу;
Два дискретных выходы:
  • транзистор ОК: до 40В, 100мА;
  • реле (переключаемый контакт): до 220В, 8А;
  • твердотельное реле: до 40В, 0.5АAC/ADC.
Техническая характеристика
Название Значение
Аналоговый входной сигнал
Количество аналоговых входов 1
Диапазон изменения входного сигнала:
- унифицированные 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм)
- напряжения 0-75 мВ, 0-200 мВ, 0-2 В, 0-10 В
- от термопреобразователей сопротивления ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
- от термопар ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
Период измерения, не более 0,1 сек
Гальваническая изоляция трехуровневая (по входу, выходу, питанию)
Период обновления информации на дисплее: не более 0,5 сек
Основная приведенная погрешность преобразования ± 0,2%
Аналоговый выходной сигнал (опция)
Количество аналоговых выходов 1 (при заказе опции аналогового выхода)
Тип выходного аналогового сигнала 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), по отдельному заказу - 0-10В (Rн>=2кОм)
Основная приведенная погрешность формирования выходного сигнала ±0,2%
Цифровая индикация
Количество цифровых дисплеев 1
Точность индикации ±0,01%
Количество разрядов цифрового индикатора 4
Высота цифр светодиодных индикаторов 8 мм
Линейная индикация
Количество сегментов линейного индикатора: 31
Тип индикатора сегмент, гистограмма
Точность линейной индикации 3,3% (1,7% - с мигающим сегментом)
Дискретные выходные сигналы
Количество дискретных выходов 2
Типы выходов:
- транзистор ОК до 40В, 100мА
- механическое реле (переключаемый контакт) до 250В, 8А переменного тока при резистивной нагрузке
  до 250В, 3А переменного тока при индуктивной нагрузке (cos?=0,4)
  от 5В, 10мА до 30В, 5А постоянного тока при резистивной нагрузке
- твердотельное реле до 40В, 0.5АAC/ADC
Гальваническая развязка дискретных вых между собой, от входа и остальных цепей (напряжение гальванической развязки не менее 1500 В)
Последовательный интерфейс RS-485
Тип канала Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени)
Количество приемопередатчиков 32 приемопередатчика на одном сегменте
Максимальная длина линии в пределах одного сегмента сети 1200 метров
Количество активных передатчиков 1 (только один передатчик активный)
Максимальное количество узлов в сети 250 с учетом магистральных усилителей
Вид кабеля витая пара, экранированная витая пара
Гальваническая развязка интерфейс гальванически изолирован от других входов-выходов и
остальных цепей (напряжение гальванической развязки не менее 500 В)
Протокол связи Modbus режим RTU (Remote Terminal Unit)
Электрические данные
Напряжение питания:
• переменного тока 100 .. 242 В, 50 Гц
• постоянного тока 18 .. 36 В
Потребляемая мощность от сети переменного тока, не более: 4,5 ВА
Ток потребления по питанию 24В, не более: 150 мА
Корпус. Условия эксплуатации
Тип корпуса на DIN-рейку, настенный, IP30
Габаритные размеры (ВхШхГ) 110х106х58 мм
Масса блока, не более 0,3 кг
Температура окружающей среды от -40°С до +70°С
Атмосферное давление от 84 до 106,7 кПа
Вибрация с частотой / амплитудой до 60Гц / до 0,1мм

Сделать заказ и запросить дополнительную информацию по ИТМ-111Н Вы можете здесь.
