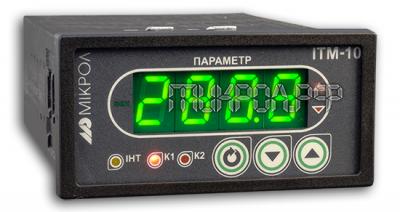

Индикатор технологический микропроцессорный ИТМ-10

ИТМ-10 является одноканальным многофункциональным регулятором. Что включает работа данного регулятора? Она основывается на преобразовании унифицированного сигнала в сигнал точечный. Для отдельного аналогового входа подключены датчики разнообразного типа. Таким образом, разрешает ряд определенных задач, поставленных перед оборудованием. Все функции, которые могут соприкасаться с возможностью оборудования предоставлять отдельный аналоговый вход, разрешаются поочередно без перегрузки на сеть. Все эти данные могут очень положительно сказаться на исполнении любого рода функции. Независимо от ее сложности. Диапазон измерения может измеряться в цифровой калибровке, но, тем не менее, она может быть как ручная, так и автоматическая. Данная шкала нужна для полного и частичного просмотра данных по проделанной работе и процессах запущенных на данный момент.

Очень удобная функциональность присуща данному устройству это тип технологической сигнализации, который работает как с процессом запоминания, так и без него. Но, как и любое устройство ИТМ-10 лучше работает при запоминании разнообразных процессов и при воспроизведении их. Все процессы лучше запускать при умеренном режиме, он делает их более энергосберегающими. Еще при пользовании аналоговыми входами следует помнить, что существует входной цифровой фильтр, который при включении может регулировать разного рода энергию.

Так же аппарат имеет множество других немало важных функций, таких как: извлечение квадратного корня, функции измерения интегрального расхода, линеаризация входного сигнала и так далее.

Область применения
  • Системы цифровой индикации технологических параметров
  • Двухпозиционное, трехпозиционное и многопозиционное регулирование температуры, давления, расхода, уровня и других физических величин
  • Удаленные устройства связи с обьектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Местные щиты и пульты управления, мнемощиты, мнемосхемы и т.п.
Функциональные возможности
  • Работа с унифицированными сигналами, термопреобразователями сопротивления, термопарами
  • Каждый аналоговый вход может быть сконфигурирован на подключение любого типа датчика
  • Индикация параметров в технологических единицах на цифровых индикаторах
  • Цифровая калибровка (автоматическая и ручная) начала шкалы и диапазона измерения
  • Задание и сигнализация отклонения от уставок минимум и максимум на передней панели
  • Тип технологической сигнализации: без запоминания срабатывания, с запоминанием срабатывания и квитированием
  • Входной цифровой фильтр аналоговых входов
  • Извлечение квадратного корня (измерение расхода по перепаду давления)
  • Функция измерения интегрального расхода
  • Линеаризация входного сигнала (по 16 точкам)
  • 2 конфигурируемых дискретных выхода - транзистор ОК, реле, оптосимистор, твердотельное реле
  • Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX
  • Аналоговый выход для ретрансмиссии входных аналоговых сигналов
  • Архивирование данных в энергонезависимую память (планируется модернизация)
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)
Технические характеристики
  • Количество каналов измерения: 1
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: 0,1 сек
  • Входные сигналы:
  • 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
  • ТСП 50П, 100П, гр.21 ТСМ 50М, 100М, гр.23, ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
  • Основная приведенная погрешность измерения: ±0,2%
  • Разрешающая способность цифровой индикации: ±0,01%
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов: 14 мм
2 дискретных выхода (в зависимости от заказа клеммно-блочного соединителя):
  • транзистор ОК, до 40В до 100мА,
  • реле, до 220В 8А,
  • оптосимистор с внутренней схемой перехода через ноль, до 600В-50мА,
  • твердотельное реле, до 60В-1АAC/1АDC.
  • Выходной аналоговый сигнал: 0-5 мА (Rн<=2кОм), 0-20 мА, 4-20 мА (Rн=2кОм)
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания: от сети постоянного тока 24(±2,4)В
  • Потребляемая мощность: не более 150 мА
  • Корпус (ВхШхГ): щитовой 48х96х141 мм DIN43700, IP30
  • Монтажная глубина: 170 мм
  • Масса блока: не более 0,33 кг
Обозначение при заказе:

ИТМ-10 - АA - CC - DD - U

Где:
АА - код входа:

  1. унифицированный 0-5 мА
  2. унифицированный 0-20 мА
  3. унифицированный 4-20 мА
  4. унифицированный 0-10 В
  5. Напряжение 0 … 75 мВ
  6. Напряжение 0 … 200 мВ
  7. Напряжение 0 … 2В
  8. ТСМ 50М, W100=1,426, -50 … +200°С
  9. ТСМ 100М, W100=1,426, -50 … +200°С
  10. ТСМ гр.23, -50 … +180°С
  11. ТСП 50П, W100=1,391, -50 … +650°С
  12. ТСП 100П, W100=1,391, -50 … +650°С
  13. ТСП гр.21, -50 … +650°С
  14. ТХА (K), 0 ... +1300°С
  15. ТХК (L), 0°…+800°C
  16. ТЖК (J), 0 ... +1100°С
  17. ТХКн (E), 0 ... +850°С
  18. ТПП10 (S), 0 ... +1600°С
  19. ТПР (B), 0 ... +1800°С
  20. ТВР-1 (А-1), 0 ... +2500°С

C - код выходного аналогового сигнала (опция):
0 - модуль аналогового выхода отсутствует
1 - 0-5 мА, 2 - 0-20 мА, 3 - 4-20 мА - модуль аналогового выхода установлен
DD - наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
0 - КБЗ отсутствует,
Т 0,75 - с транзисторным выходом КБЗ-16-13-0,75
Р 0,75 - с релейными выходами КБЗ-17Р-01-0,75,
С 0,75 - с симисторными выходами КБЗ-17С-01-0,75,
К 0,75 - с твердотельными реле КБЗ-17К-01-0,75.
См. примечания к заказу КБЗ.
U - напряжение питания:
24 - 24В постоянного тока

Примечания к заказу КБЗ.

1. Буква соответствует типу выходного сигнала и типу соединителя:

  • Т - транзисторный,
  • Р - релейный,
  • С - симисторный,
  • К- твердотельное реле

2. Цифра 0,75 соответствует стандартной длине соединителя в метрах


Сделать заказ и запросить дополнительную информацию по ИТМ-10 Вы можете здесь.
