Индикатор технологический микропроцессорный ИТМ-11, ИТМ-11В

Индикатор технологический микропроцессорный ИТМ-11, ИТМ-11В

  • Универсальные многофункциональные одноканальные индикаторы
  • Модификации индикаторов ИТМ-11 – горизонтальное исполнение, шкальный индикатор 31 сегмент, ИТМ-11В – вертикальное исполнение, шкальный индикатор 21 сегмент

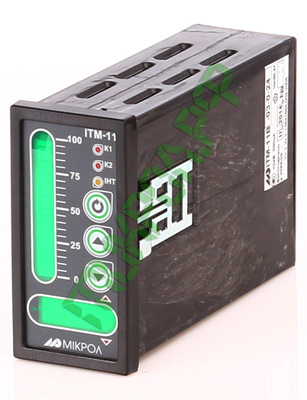

Индикатор ИТМ-11В

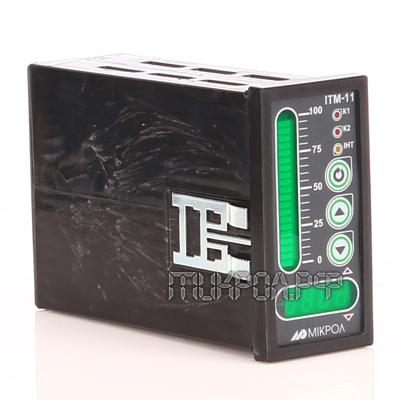

Общий вид ИТМ-11

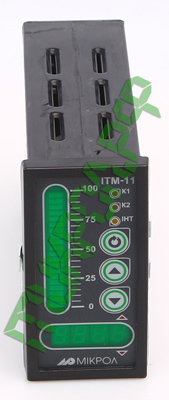

Общий вид ИТМ-11В

Область применения
  • Системы цифровой и линейной индикации технологических параметров
  • Двухпозиционное, трехпозиционное и многопозиционное регулирование температуры, давления, расхода, уровня и других физических величин
  • Удаленные устройства связи с объектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Местные щиты и пульты управления, мнемощиты, мнемосхемы и т.п.
Функциональные возможности
  • Работа с унифицированными сигналами, термопреобразователями сопротивления, термопарами
  • Каждый аналоговый вход может быть сконфигурирован на подключение любого типа датчика
  • Индикация параметров в технологических единицах на цифровых и линейных (0-100%) индикаторах
  • Цифровая калибровка (автоматическая и ручная) начала шкалы и диапазона измерения
  • Выбор метода линейной индикации (сегмент, гистограмма)
  • Задание и сигнализация отклонения от уставок минимум и максимум на передней панели
  • Тип технологической сигнализации: без запоминания срабатывания, с запоминанием срабатывания и квитированием
  • Входной цифровой фильтр аналоговых входов
  • Извлечение квадратного корня (измерение расхода по перепаду давления)
  • Функция измерения интегрального расхода
  • Линеаризация входного сигнала (по 16 точкам)
  • 2 конфигурируемых дискретных выхода - транзистор ОК, реле, оптосимистор, твердотельное реле
  • Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX
  • Аналоговый выход для ре трансмиссии входных аналоговых сигналов
  • Архивирование данных в энергонезависимую память (планируется модернизация)
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)
Технические характеристики
  • Количество каналов измерения: 1
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: 0,1 сек
  • Входные сигналы:
  • 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх=25кОм)
  • ТСП 50П, 100П, гр.21 ТСМ 50М, 100М, гр.23, ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
  • Основная приведенная погрешность измерения: ±0,2%
  • Разрешающая способность цифровой индикации: ±0,01%
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов: 8 мм
  • Количество разрядов (сегментов) линейного индикатора:
    21 ИТМ-11В
    31 для ИТМ-11
  • Разрешающая способность линейной индикации:
    Для 21 сегмента: 5%/сегмент или 2,5%/сегмент с доп. мигающим сегментом
    Для 31 сегмента: 3,3%/сегмент или 1,7%/сегмент с доп. мигающим сегментом
  • Высота сегмента линейных индикаторов: 5 мм
  • 2 дискретных выхода (в зависимости от заказа клеммно-блочного соединителя):
    транзистор ОК, до 40В до 100мА
    реле, до 220В 8А
    оптосимистор с внутренней схемой перехода через ноль, до 600В-50мА
    твердотельное реле, до 60В-1АAC/1АDC
  • Выходной аналоговый сигнал: 0-5 мА (Rн<=2кОм), 0-20 мА, 4-20 мА (Rн=2кОм)
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания: от сети постоянного тока 24(±2,4)В
  • Потребляемая мощность: не более 150 мА
  • Корпус (ВхШхГ): щитовой 48х96х141 мм DIN43700, IP30
  • Монтажная глубина: 170 мм
  • Масса блока: не более 0,33 кг
Обозначение при заказе:

ИТМ-11—АA — C — DD — U
ИТМ-11B—АA — C — DD — U

Где:
АА — код входа:

  1. унифицированный 0-5 мА
  2. унифицированный 0-20 мА
  3. унифицированный 4-20 мА
  4. унифицированный 0-10 В
  5. Напряжение 0 … 75 мВ
  6. Напряжение 0 … 200 мВ
  7. Напряжение 0 … 2В
  8. ТСМ 50М, W100=1,426, -50 … +200°С
  9. ТСМ 100М, W100=1,426, -50 … +200°С
  10. ТСМ гр.23, -50 … +180°С
  11. ТСП 50П, W100=1,391, -50 … +650°С
  12. ТСП 100П, W100=1,391, -50 … +650°С
  13. ТСП гр.21, -50 … +650°С
  14. ТХА (K), 0 ... +1300°С
  15. ТХК (L), 0°…+800°C
  16. ТЖК (J), 0 ... +1100°С
  17. ТХКн (E), 0 ... +850°С
  18. ТПП10 (S), 0 ... +1600°С
  19. ТПР (B), 0 ... +1800°С
  20. ТВР-1 (А-1), 0 ... +2500°С

C — код выходного аналогового сигнала (опция):
0 — модуль аналогового выхода отсутствует
1 — 0-5 мА, 2 — 0-20 мА, 3 — 4-20 мА - модуль аналогового выхода установлен
DD — наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:
0 — КБЗ отсутствует,
Т 0,75 — с транзисторным выходом КБЗ-16-13-0,75
Р 0,75 — с релейными выходами КБЗ-17Р-01-0,75,
С 0,75 — с симисторными выходами КБЗ-17С-01-0,75,
К 0,75 — с твердотельными реле КБЗ-17К-01-0,75.
См. примечания к заказу КБЗ.
U — напряжение питания:
24 - 24В постоянного тока

Примечания к заказу КБЗ

1. Буква соответствует типу выходного сигнала и типу соединителя:

Т - транзисторный, Р - релейный, С - симисторный, К- твердотельное реле

2. Цифра 0,75 соответствует стандартной длине соединителя в метрах.
