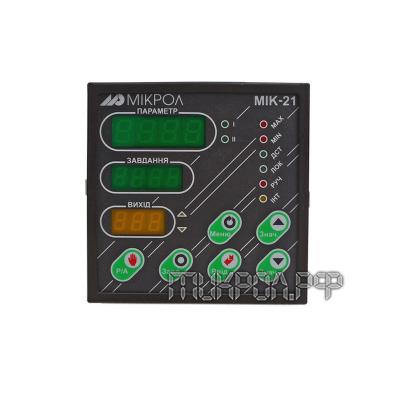

Микропроцессорный регулятор МИК-21

МИК-21 - это универсальный одноканальный микропроцессорный регулятор, который предназначен для широкого использования в отраслях энергетики и металлургии, а так же других промышленных отраслях, таких как народное хозяйство и химическая промышленность.

Универсальный одноканальный измеритель-регулятор МИК-21 применяется для:

  • автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве;
  • позволяет обеспечить высокую точность поддержания значения измеряемого параметра;
  • измерения, контроля и автоматического регулирования одного технологического параметра (температура, давление, расход, уровень и т.п.)
  • Контуры автоматического регулирования с управлением от ЭВМ
Область применения
  • Системы автоматического регулирования различных технологических параметров
  • Удаленные устройства связи с объектом с индикацией
  • Территориально распределенные и локальные системы управления
  • Удаленный сбор данных, диспетчерский контроль, управление производством
Функциональные возможности МИК 21
  • П/ПИ/ПД/ПИД-ШИМ регулятор.
  • Режим статической или динамической коррекции параметра (или заданной точки) по второму параметру.
  • Работа с унифицированными сигналами, термопреобразователями сопротивления ТСП 50П, 100П, гр.21, диапазон измеряемых температур от -50 … +650°С, ТСМ 50М, 100М, гр.23(от -50 … +200°С), термопарами ТХА(К), ТХК(L).
  • Выбор и конфигурирование структуры регулятора: 2-х позиционный, 3-х позиционный или П, ПИ, ПД, ПИД регулирование с импульсным или аналоговым выходом, стандартный, соотношение, каскадный, коррекции параметра или заданной точки, с внутренней, с внешней обратной связью по положению исполнительного механизма или с концевыми выключателями.
  • Стабилизирующее и следящее регулирование.
  • Прибор ручного управления аналоговым, импульсным, дискретным исполнительным механизмом, с индикацией задающего воздействия и индикацией реального значения положения исполнительного механизма.
  • Индикатор двух физических величин, задатчик функций.
  • Цифровая индикация значений параметра, заданной точки, выходного сигнала.
  • Прямое, обратное регулирование.
  • Статическая и динамическая балансировка узла задатчика.
  • Функция линейного изменения заданной точки.
  • Цифровая калибровка начала шкалы и диапазона измерения.
  • Масштабирование шкал измеряемых параметров в произвольных технологических единицах.
  • Линеаризация входных сигналов (по 20 точкам).
  • Задание и технологическая сигнализация отклонения от уставок минимум и максимум по каждому каналу.
  • Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром.
  • Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях.
  • Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления).
  • Четыре свободно-программируемых дискретных выхода.
  • Использование сигналов от концевых выключателей исполнительного механизма (в импульсном регуляторе с внешней обратной связью)
  • Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX с гистерезисом (относительно уставок MIN-MAX соответствующего дискретного выхода).
  • Мониторинг исправности датчиков (их линий связи или измерительного канала) с программируемой системой безопасного управления исполнительными механизмами.
  • Функция ограничения аналогового выхода (или аналоговой ячейки импульсного регулятора).
  • Ре трансмиссия аналоговых входов и аналоговых параметров на аналоговый выход устройства.
  • Автоматическая коррекция положения исполнительного механизма.
  • Конфигурирование параметров интегральных исполнительных механизмов постоянной скорости: время механизма Тм, минимальная длительность импульса Тмин
  • Сохранение параметров при отключении питания
  • Защита от несанкционированного изменения параметров
  • Гальванически разделенный интерфейс RS-485, протокол ModBus (сбор информации, конфигурация)
  • Количество приборов в сети RS-485: до 255
  • Клеммно-блочные соединители обеспечивают легкость и надежность подключения источников сигналов
Технические характеристики
  • Количество каналов измерения: 2.
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию).
  • Период измерения: не более 0,1 сек.
  • Период обновления информации на дисплее: не более 0,5 сек.
  • Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм).
  • Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23.
  • Основная приведенная погрешность измерения: ± 0,2%.
  • Разрешающая способность цифровой индикации: ±0,01%.
  • Количество разрядов цифрового индикатора: 4.
  • Высота цифр светодиодных индикаторов: 10 мм (параметр) и 8 мм (задание, выход).
  • Выходной аналоговый сигнал: 0-5 мА (Rн<2кОм), 0-20 мА, 4-20 мА (Rн2кОм - по требованию заказчика).
  • 2 дискретных входа =24В/10мА.
  • 4 дискретных выхода: транзистор ОК 40В 100мА или реле 220В 8А (в зависимости от заказа клеммно-блочного соединителя).
  • Температура окружающей среды: от -40°С до +70°С.
  • Напряжение питания: от сети переменного тока ~(220±22)В, (50±1)Гц.
  • Потребляемая мощность: не более 8,5 Вт.
  • Корпус (ВхШхГ): щитовой 96х96х185 мм DIN43700, IP30.
  • Монтажная глубина: 190 мм.
  • Масса блока: не более 1,1 кг.
Конфигурирование регулятора и коммуникационные функции
  • Конфигурирование микропроцессорного регулятора МИК-21, изменение его настроек и параметров, осуществляется с помощью клавиш передней панели или по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Интеллект".
  • Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПЭВМ.
  • Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПЭВМ.
  • В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0.
Обозначение при заказе

МИК-21 - 05 - АА - ВВ - С - DD, где:

АА и ВВ, соответственно код калибровки входа 1-го и 2-го каналов:

  1. унифицированный 0-5 мА;
  2. унифицированный 0-20 мА;
  3. унифицированный 4-20 мА;
  4. унифицированный 0-10 В;
  5. Напряжение 0 … 75 мВ;
  6. Напряжение 0 … 200 мВ;
  7. Напряжение 0 … 2В;
  8. ТСМ 50М, W100=1,426, -50 … +200°С;
  9. ТСМ 100М, W100=1,426, -50 … +200°С;
  10. ТСМ гр.23, -50 … +180°С;
  11. ТСП 50П, W100=1,391, -50 … +650°С;
  12. ТСП 100П, W100=1,391, -50 … +650°С;
  13. ТСП гр.21, -50 … +650°С;
  14. Термопара ТХА, 0°…+1300°С;
  15. Термопара ТХК, 0°…+800°С;
  16. Термопара ТЖК (J), 0°...+1100°С;
  17. Термопара ТХКн (E), 0°...+850°С;
  18. Термопара ТПП10 (S), 0°...+1600°С;
  19. Термопара ТПР (B), 0°...+1800°С;
  20. Термопара ТВР-1 (А-1), 0°...+2500°С.

C - код выходного аналогового сигнала:

  1. 0-5 мА;
  2. 0-20 мА;
  3. 4-20 мА;
  4. 0-10В.

DD — наличие, тип и длина клеммно-блочного соединителя входных и выходных сигналов:

  • Т 0 — КБЗ отсутствует;
  • Т 0,75 — с транзисторным выходом КБЗ-25-11-0,75;
  • Р 0,75 — с релейным выходом КБЗ-28Р-11-0,75;
  • С 0,75 — с симисторными выходами КБЗ-28С-11-0,75;
  • К 0,75 — с твердотельными реле КБЗ-28К-11-0,75;
Примечание
  1. Буква соответствует типу выходного сигнала и типу соединителя:
    • Т — транзисторный;
    • Р — релейный;
    • С — симисторный;
    • К — твердотельное реле.
  2. Цифра 0,75 соответствует стандартной длине соединителя в метрах.
