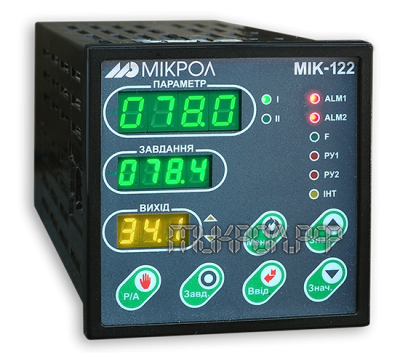

Двухконтурный ПИД-регулятор МИК-122

Измерение, контроль и автоматическое регулирование двух технологических параметров (температура, давление, расход, уровень и т.п.)

Типы регуляторов:

  • двухконтурный стандартный регулятор (ПИД­аналоговый, ПИД­импульсный)
  • ПИД регулятор с коррекцией по дискретному входу
  • регулятор ограничения
  • ПИД регулятор с блокировкой управления по внешнему сигналу (дискретному входу) и установлением заданного пользователем значения выходного сигнала регулятора
  • 3-х позиционный регулятор, 2-х позиционный регулятор
  • Обеспечение высокой точности поддержания значения измеряемого параметра
  • Регуляторы обладают целым рядом новых возможностей, множеством дополнительных и усовершенствованных функций. Данная возможность позволяет использовать регуляторы для решения более широкого круга задач автоматизации
  • Предназначены для автономного и комплексного использования в АСУТП в энергетике, металлургии, химической, пищевой и других отраслях промышленности и народном хозяйстве
Область применения
  • Регулирование давления и температуры по двум независимым контурам управления;
  • Регулирования температуры в реакторе с коррекцией управляющего воздействия по дискретному сигналу превышения давления за определенные границы;
  • Регулирование уровня сока в выпарных аппаратах с взаимосвязанными корпусами и с учетом темпа роботы станции в целом. Для обеспечения автоматического перехода между режимами регулирования “до себя” и “после себя” используется аналоговый ПИД регулятор в режиме ограничения/выбора управляющего сигнала меньшего значения. В этом случае при высоком темпе работы ВС, когда уровни в корпусах низкие, эта система обеспечивает регулирования потока сока по выходуу, а при нормальном темпе – по притоку;
  • Автоматизация периодических процессов, где возникает необходимость по сигналу СТОП переводить регулятор в состояние ожидания с заданным значением выходного сигнала регулятора.
Конфигурирование прибора, коммуникационные функции и возможности
  • Конфигурирование прибора, изменение его настроек и параметров, осуществляется по интерфейсу RS-485 с помощью программного пакета-конфигуратора "МИК-Конфигуратор"
  • Использование программного пакета "МИК-Регистратор" предоставляет возможность построения системы сбора и архивирования информации на ПК
  • Использование программного пакета ModBus OPC Server обеспечивает возможность автоматизации обмена информацией между приборами и приложениями-клиентами на ПК.
    В качестве приложения-клиента, например, может использоваться SCADA-система, поддерживающая стандартный интерфейс доступа к данным ОРС Data Access 2.0
  • SCADA система нового поколения Visual Intellect представляет мощную систему управления
    технологическим процессом и обеспечивает многотерминальный мониторинг объекта управления,
    протоколирование, дистанционное управление с любого терминала, аварийные защиты, дублирование и резервирование компонентов системы
Технические характеристики
  • Количество каналов измерения: 2
  • Гальваническая изоляция: трехуровневая (по входу, выходу, питанию)
  • Период измерения: не более 0,1 сек
  • Период обновления информации на дисплее: не более 0,5 сек
  • Входные аналоговые сигналы: 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм), 0-75 мВ, 0-200 мВ, 0-2 В
  • Входные сигналы от термопреобразователей сопротивления: ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23
  • Входные сигналы от термопар: ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E)
  • Характеристики встроенного источника питания для пассивного датчика: 21В / 25мА
  • Основная приведенная погрешность измерения: ± 0,2%
  • Разрешающая способность цифровой индикации: ±0,01%
  • Количество разрядов цифрового индикатора: 4
  • Высота цифр светодиодных индикаторов: 10 мм (параметр) и 8 мм (задание, выход)
  • Количество аналоговых выходов: 2
  • Выходные аналоговые сигналы:
  • 0-5 мА (Rн<=2кОм);
  • 0-20 мА (Rн<=500 Ом);
  • 4-20 мА (Rн<=500 Ом);
  • 0-10 В (Rвх>25кОм).
  • 2 дискретных входы =24В/10мА
  • 4 дискретных выходы:
  • транзистор ОК: до 40В, 100мА;
  • реле (переключаемый контакт): до 220В, 8А;
  • оптосимисторные выходы: до 300В, 0.7А.
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания:
  • от сети переменного тока от 100 В до 242 В, (50±1)Гц;
  • от сети постоянного тока от 18 В до 36 В.
  • Потребление:
  • по переменном токе не более 8,5 ВА;
  • по постоянном токе не более 250 мА.
  • Корпус (ВхШхГ): щитовой 96х96х189 мм, IP30
  • Монтажная глубина: 190 мм
  • Масса блока: не более 0,6 кг
Основные отличительные особенности МИК-­122 от МИК-22 и МИК-122Н

1. Крепление: МИК-22, МИК-122 – щитовое, МИК-122Н – на DIN­рельс 35 мм;
2. Подключение: МИК-22 – с помощью клемно­блочного соединителя (КБЗ); МИК-122 и МИК-122Н – с помощью разъем­клемм, размещенных на приборе;
3. Питание обмоток выходных реле: МИК-22 – внешнее =24В; МИК-122 и МИК-122Н – внутреннее;
4. Питание пассивного аналогового датчика: МИК-22 – отсутствует, МИК-122, МИК-122Н – присутствует;
5. Питание дискретных входных сигналов: МИК-22, МИК-122Н – отсутствует; МИК-122 – присутствует.

Подключение прибора

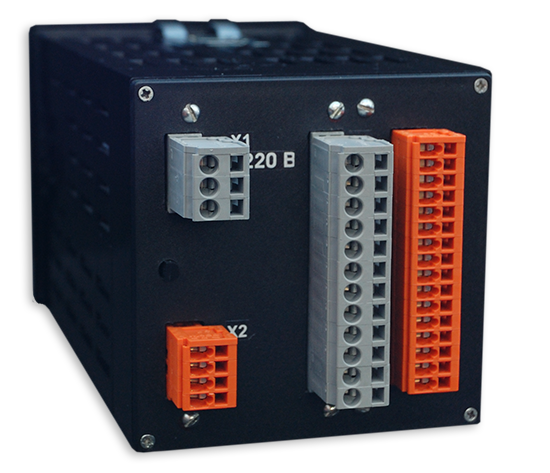

Подключение сигналов осуществляется с помощью разъемов-клемм, с пружинными соединениями, которые устанавливаются на тыльной стенке прибора (смотри внешний вид тыльной стороны)

Обозначение при заказе:

МИК - 122 - АА - ВВ - С - R - D - U - L

где:
АА и ВВ, соответственно код калибровки входа 1-го и 2-го каналов:

  1. унифицированный 0-5 мА
  2. унифицированный 0-20 мА
  3. унифицированный 4-20 мА
  4. унифицированный 0-10 В
  5. Напряжение 0 … 75 мВ
  6. Напряжение 0 … 200 мВ
  7. Напряжение 0 … 2В
  8. ТСМ 50М, W100=1,426, -50 … +200°С
  9. ТСМ 100М, W100=1,426, -50 … +200°С
  10. ТСМ гр.23, -50 … +180°С
  11. ТСП 50П, W100=1,391, -50 … +650°С
  12. ТСП 100П, W100=1,391, -50 … +650°С
  13. ТСП гр.21, -50 … +650°С
  14. Термопара ТХА, 0°…+1300°С
  15. Термопара ТХК, 0°…+800°С
  16. Термопара ТЖК (J), 0°...+1100°С
  17. Термопара ТХКн (E), 0°...+850°С
  18. Термопара ТПП10 (S), 0°...+1600°С
  19. Термопара ТПР (B), 0°...+1800°С
  20. Термопара ТВР-1 (А-1), 0°...+2500°С
C - код первого выходного аналогового сигнала:
  1. 0-5 мА
  2. 0-20 мА
  3. 4-20 мА
  4. 0-10В
R - код второго выходного аналогового сигнала:
  1. 0-5 мА
  2. 0-20 мА
  3. 4-20 мА
  4. 0-10В
D - тип выходных дискретных сигналов:
  • Т - транзисторные выходы
  • Р - релейные выходы
  • С - симисторные выходы
  • СР – симисторные выходы (DO1, DO2) и релейные выходы (DO3, DO4)
U - напряжение питания:
  • 220 - 220В переменного тока
  • 24 - 24В постоянного тока
L – исполнение передней панели (обозначение кнопок, индикаторов и дисплеев):
  • UA - украинское
  • EN - английское

Сделать заказ и запросить дополнительную информацию по ПИД-регулятор МИК-122 Вы можете здесь.
