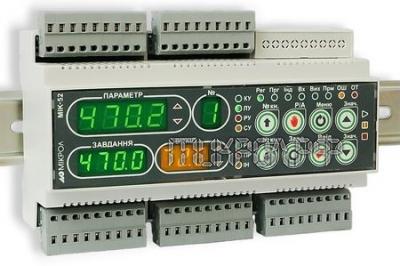

Микропроцессорный контроллер МИК-52Н

Мик 52Н так же имеющий название микропроцессорный контроллер предназначен для построения и контроля систем автоматизации процессов на производстве. Несет собой важнейшую функцию, которая называется построение управляющих и информационных систем, различных по уровню сложности. Такие контроллеры могут контролировать непрерывные технологические процессы на предприятиях различных отраслей, а именно энергетической, химической, пищевой, машиностроительной и т. д. Мик 52Н имеет особенность, которая предназначена только данному аппарату, он может совершать контроль над системами технологических защит и блокировка того или иного оборудования при аварийных ситуациях. Аппарат Мик 52Н может так же работать удаленно, что и присваивает ему особое преимущество. Наиболее важные функции самого аппарата заключаются в следующем: аппарат имеет встроенные средства самодиагностики, он самостоятельно может продиагностировать любую неисправность, которая может возникнуть внутри его. Контроллеры такого типа могут обмениваться между собой нужной для совершения процессов информацией, а так же может совершаться обмен данными с компьютером. После завершения данного обмена информацией значительно снижается информационная нагрузка на сеть.

Что нужно, чтобы запрограммировать данный контроллер, все достаточно легко и просто. Необходимо с помощью клавиш интерфейса или лицевой панели, запрограммировать аппарат так, чтобы он работал по всем вам нужным функциям. Все это делается с помощью специального языка программирования, который так же называется языком функциональных блоковых диаграмм на английском этот язык звучит следующим образом: Function Block Diagram.

Контроллер Мик 52Н с помощью математической обработки данных может автоматически регулировать управление системой. В самом Мик 52Н имеются блоки функциональные ввода-вывода, логические функциональные блоки, функциональные блоки управления, функциональные блоки управления и т. д. Не мало важно знать и учитывать такие детали как характеристики входных сигналов и характеристики выходных сигналов. Их числа могут очень сильно влиять на работу данного аппарата.

  • Компактный малоканальный многофункциональный высокопроизводительный микропроцессорный контроллер
  • Автоматическое регулирование и логическое управление технологическими процессами
  • Контроллер микропроцессорный МИК-52Н по функциональному назначению и возможностям представляет собой прибор аналогичный МИК-52
Область применения:
  • Построение управляющих и информационных систем автоматизации технологических процессов малого и среднего (по числу входов-выходов) уровня сложности, а также построения отдельных локальных и распределенных подсистем сложных АСУТП
  • АСУ ТП малой и средней сложности предприятий с непрерывными и дискретными технологическими процессами различных отраслей (энергетические, химические, машиностроительные, сельскохозяйственные, пищевые производства, предприятия коммунального хозяйства т.п.)
  • Системы технологических защит и блокировка аварийных и нештатных ситуаций, сигнализация нарушений технологического процесса, регистрацию событий, архивирование данных
  • Территориально распределенные, удаленные и локальные системы управления
Функциональные возможности
Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.

В контроллерах МИК-52Н имеется развитая система межконтроллерного обмена, с помощью которой контроллеры могут объединяться в локальную или распределенную управляющую сеть. В сети контроллеры могут обмениваться информацией, как с компьютером, так и между собой. Данная функция обеспечивает возможность организации распределенной обработки данных, а также увеличения числа каналов ввода-вывода. При использовании функции межконтроллерного обмена значительно снижается информационная нагрузка на сеть.
Технические характеристики
  • Объем памяти: ПЗУ - 256 кбайт, ОЗУ - 8 кбайт
  • Текущее время (таймеры, программные задатчики и т.д.), постоянные времени, интервалы от 0 до 9999 с, от 0 до 9999 ч, таймер реального времени с батареей резервного питания
  • Время цикла, не более - 0.1с
  • Количество алгоблоков - до 99
  • Погрешности преобразования: АЦП: ±0.2%; ЦАП: ±0.2%
  • Трехуровневая (по входу, выходу и питанию) гальваническая изоляция
  • Сохранение информации при отключении питания
  • Время сохранения информации при отключении питания - 10 лет
  • Канал интерфейсной связи RS-485 (2/4 проводной)
  • Скорость обмена устанавливается пользователем - от 2400 до 921600 бит/с
  • Температура окружающей среды: от -40°С до +70°С
  • Напряжение питания: от сети переменного тока ~110..242В, (50±1)Гц или от сети постоянного тока =(24±4)В
  • Потребляемая мощность от сети переменного тока, не более: 7 ВА
  • Ток потребления по постоянному току, не более: 300 мА
  • Габаритные размеры (ВхШхГ): 110х160х58 мм
  • Конструктивное исполнение: настенное и DIN-реечное, IP30
  • Масса блока: не более 0,5 кг
Программирование контроллера
Выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения - визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграмм Function Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комиссии (МЭК) IEC 1131-3.
Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.
Математическая обработка информации
  • Контроллер МИК-52Н содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.
  • Библиотека функциональных блоков условно разделена на разделы :
  • Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод
  • Математические функциональные блоки: умножение, суммирование с масштабированием, деление, корень квадратный, абсолютное значение,интегрирование, дифференцирование с задержкой
  • Логические функциональные блоки: логическое И, многовходовое И, логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта
  • Функциональные блоки управления программой: минимум, максимум, скользящее средние, задержка, экстремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибратор, импульсатор
  • Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик,таймер сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель
  • Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор
  • Функциональные блоки вычисления: влажность, экспонента, натуральный логарифм, десятичный логарифм
  • Функциональные блоки управления состоянием: если, тогда, состояние, уставка дискретная, выбор из множества, выбор на выполнение определенной части функциональных блоков, детектор включения питания или запуска программы пользователя
Количество входов-выходов контроллера
В базовой модели:
  • Аналоговые входа - 8 унифицированных
  • Аналоговые выхода -1
  • Дискретные входа -3 (1 импульсный вход из числа дискретных входов)
  • Дискретные выхода -5
Модели и коды модулей расширения (УСО):
  • МР-51-11: 16 дискретных входов, 1 аналоговый выход
  • МР-51-13: 8 дискретных входов, 8 дискретных выходов, 1 аналоговый выход
  • МР-51-15: 16 дискретных выходов, 1 аналоговый выход
  • МР-51-16: 16 дискретных входов, 3 аналоговых выходы
  • МР-51-17: 8 дискретных входов, 8 дискретных выходов, 3 аналоговых выходы
  • МР-51-18: 16 дискретных выходов, 3 аналоговых выходы
Для контроллера МИК-52Н предусмотрена установка только одного модуля расширения.
Характеристики входных сигналов
  • Унифицированные аналоговые сигналы постоянного тока 0-5мА, 0-20мА, 4-20мА; 0-10В по ГОСТ26.011-80
  • Дискретные и импульсные сигналы: 24В постоянного тока, лог."1" напряжением от 19 до 32 В; лог."0" напряжением от 0 до 7 В. Групповая развязка
  • Максимальная частота следования импульсов 2кГц для импульсного входа
Характеристики выходных сигналов
  • Унифицированный аналоговый сигнал постоянного тока 0-5мА, 0-20мА, 4-20мА; 0-10В по ГОСТ26.011-80
  • Дискретные и импульсные сигналы:
    • реле 250В переменного или 30В постоянного напряжения, 5А;
    • транзистор ОК 40В, 100мА (в зависимости от заказа).
  • Групповая развязка.
